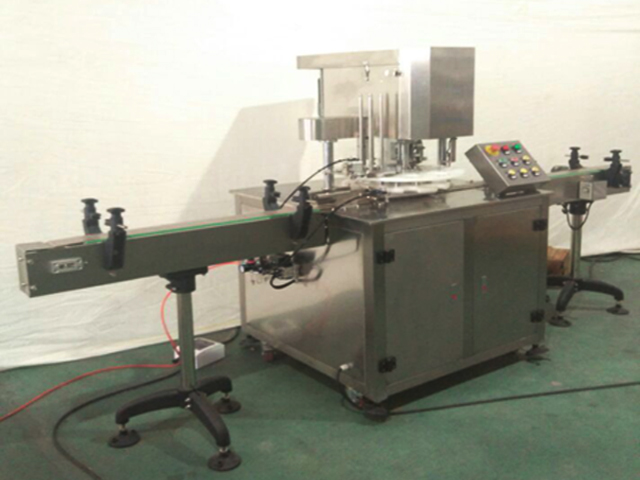

Automatisk lineær metalltinn aluminiumsbokser forseglingsmaskin

Materiale: Rustfritt stål
Topphode: 1
Antall forseglede bokser: En
Forseglingshastigheten: 25-30 per minutt
Forseglingshøyden: 40-200 mm
Diameteren på den tilgjengelige flasken: 35-100 mm
Arbeidstrykket: Ac220v 50/60hz（Ac380v 50/60hz）
Effekt: 1,1kw
Vekt: 500 kg
Størrelse: 3000*900*1700mm
Luftkilden: 0,5 mpa

Dette produktet gjelder hovedsakelig forseglingsemballasjen til de runde boksene med ulike PET-plast, jern, aluminium, papir og andre kvaliteter, det har en avansert design og en rimelig struktur som er lett å betjene, for å være et nødvendig og ideelt emballasjeutstyr for mat , medisiner, te, kjemiteknikk og andre industrier.

Hoveddelen av dette produktet bruker alle rustfrie materialer, med et enkelt og vakkert utseende og samsvarer med designkravene til de fleste standardproduksjonsavdelingene.

Dette produktet tar i bruk den en- eller trefasede strømkilden, med kraften som når 1,1kw, dets forskjellige deler og komponenter under presisjonsmaskinering, produksjonsteknologier og andre utfelt og kontinuerlig forbedret gjennom den langvarige kundeopplevelsen til vårt selskap, og nøkkeldelen har en unik design med høy styrke, lav støy og god tetningsytelse.

Alt dette produktet er i samsvar med forskriftene til nasjonale standarder, avdelingsstandarder og bedriftsstandarder, og forlater fabrikken først etter å ha bestått den strenge inspeksjonen og testen.

Den er av en helautomatisk produksjonslinjedesign, som kan utgjøre produksjonslinjene med fyllesystemet, veie- og fyllesystemet eller merkesystemet.

Ytelsesspesifikasjon

1. De fire tetningshjulene er tatt i bruk for forsegling, hvor to kniver for felling, og ytterligere to for pressing av emner, med et enkelt prinsipp og praktisk justering;

2. Den mekaniske utformingen av den siste generasjonen er tatt i bruk, bokskroppen vil ikke rotere i prosessen med forsegling, forseglingskniven roterer for å fullføre forseglingen, noe som er pålitelig og trygt og egnet for forseglingsemballasje av de skjøre produktene og flytende produkter;

3. Driften av hobbingkniven og løftingen av knivstøtten styres av den mekaniske kammen, med stabil og pålitelig drift

4. Hobbing kniven adopterer produksjonen fra 304 rustfritt stål, med holdbar service og god tetningsytelse.

5. Operasjonsgrensesnittet er veldig enkelt for å lette operasjonen.

Hovedfunksjoner

1. Det er en boksømmer av siste generasjon, med den viktigste egenskapen at bokskroppen ikke roterer ved forsegling, for å unngå at produktene i boksen kan forskyve seg og falle ut;

2. Betjeningsgrensesnittet er enkelt med en fornuftig design;

3. Det er av høy maskineringspresisjon, og hoveddelen vedtar produksjon av alt rustfritt stål, i samsvar med designkravene til produksjonsavdelingene.

4. Det kan utgjøre produksjonslinjene med fylling, merking, kodesprøyteutstyr og annet, med høy produksjonseffektivitet.

5. Det kan oppdage det nedre dekselet automatisk og kretskontrolldesignen er rimelig.

6. Alle deler og komponenter, det elektriske tilbehøret og andre tar i bruk produktene fra de kjente innenlandske fabrikkene, med pålitelig og stabil kvalitet.

Tekniske parametere

Materiale: rustfritt stål
Topphode: 1
Antall forseglede bokser: én
Forseglingshastigheten: 25-30 per minutt
Forseglingshøyde: 40-200mm
Diameteren på den tilgjengelige flasken: 35-100 mm
Arbeidstrykket: AC220V 50/60Hz（AC380V 50/60Hz）
Effekt: 1,1KW
Vekt: 500KG
Størrelse: 3000*900*1700mm
Luftkilden: 0,5 MPa

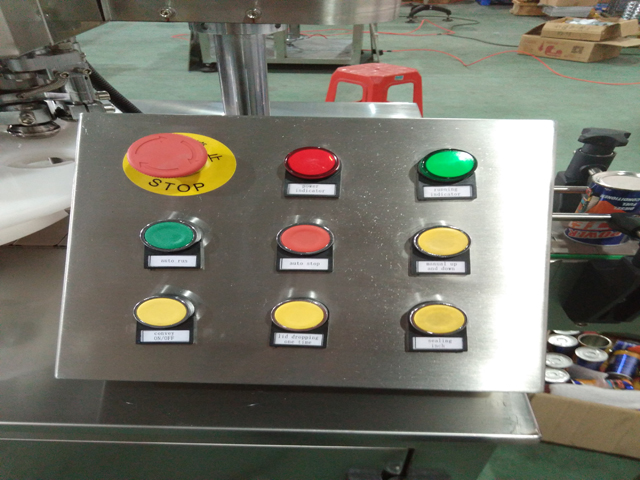

Operasjonspanel

1. Strømindikatoren (det røde indikatorlyset): det røde indikatorlyset lyser og indikerer at utstyret er slått på og omvendt

2. Driftsindikatoren (den grønne indikatorlampen): den grønne indikatorlampen lyser og indikerer at utstyret er i drift og omvendt

3. Nødstoppen: i nødstilfelle, trykk på denne knappen og utstyret stopper med en gang, eventuelle andre brytere fungerer ikke, hvis du ønsker å avbryte, vri knappen på kryss og tvers og den vil automatisk dukke opp med funksjonene gjenopprettet

4. Drift/på (den grønne knappen): trykk på denne knappen og utstyret vil begynne å fungere

5. Drift/av (den røde knappen): trykk på denne knappen og utstyret vil stoppe driften

Inching (den gule knappen): denne bryteren brukes hovedsakelig til å feilsøke utstyret, utstyret vil fungere når du trykker på knappen og omvendt.

Prinsippet for utstyret og installasjonsmetoden

1. Prinsippet for den dynamiske utformingen av utstyret

Dette utstyret tar i bruk den asynkrone motoren med to-verdi elektrisk kapasitet, med motoreffekten til 1,1KW og rotasjonshastigheten til 1400r/min. Det trekantede beltehjulet, tannhjulet, turbinen og annet leddutstyr reduserer hastigheten til 40r/min, turbinen roterer en sirkel under påvirkning av løftekammen for å fullføre en prosess opp og ned, samtidig som den hhv. driver det første og det andre rulle- og forseglingshjulet for å koordinere med kammen under hastighetsforskjellen til de to gruppene av tannhjul, for å fullføre hele prosessen med rulleforseglingen av en boks.

2. Prinsippet for tetningsdesignet til utstyret

Dette utstyret bruker prinsippet om dobbel søm dobbel søm, ved å bruke prosedyren for okklusjon, folding og depresjon av dekselsiden og bokssiden, for å oppnå effekten av forsegling. Fremgangsmåten er som følger:

(1) Plasser bokshetten på toppen av boksen for å få bokskanten til å jogge til åpningen på innsiden av bokslokkkanten.

(2) Utnytt trykket fra løfteren til å løfte bokskroppen og få bokshetten til å jogge til hunden.

(3) Den første rullen omslutter lokkkanten innover, med den ene siden roterende rundt lokkkanten og den andre siden utøver et trykk mot aksen.

(4) Etter at den første rullen har fullført operasjonen, fortsetter den andre rullen å presse fast den første avrundede sømmen dannet fra den første rullen inn i den andre avrundede sømmen, rulleforseglingen er fullført.

(5) Løfteren er opp ned, og hunden presses ned for å gå ut av den tomme dunken.

3. Prinsippet for den automatiske senkingen av dekselet

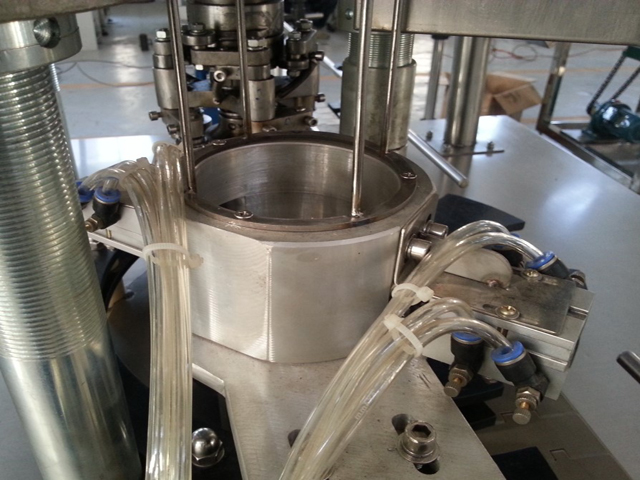

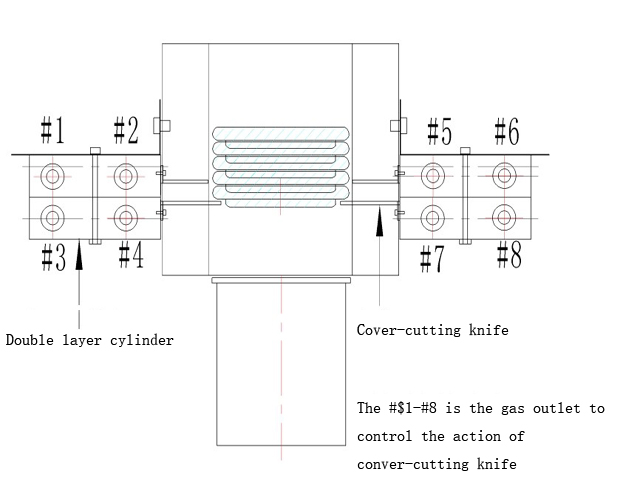

Dette utstyret er utstyrt med det automatiske fotoøyeinspeksjonsutstyret, etter at boksen når posisjonen, sender fotoøyet inspeksjonssignalet til masterkontrollkretsen, som sender de relevante signalene i samsvar med designet til deksletningsutstyret for å kontrollere relevant handlinger for å utføre funksjonen for automatisk senking av dekselet. Det fysiske automatiske dekselsenkingsutstyret og dets prinsipp er som vist på følgende bilde:

Hvordan installere maskinen trinn for trinn?

Det første trinnet: Installer transportørkjeden, sjekk om den er lineær etter installasjonen og er tett

Det andre trinnet: Installer transportskinnene, juster for å transportere popboksene jevnt

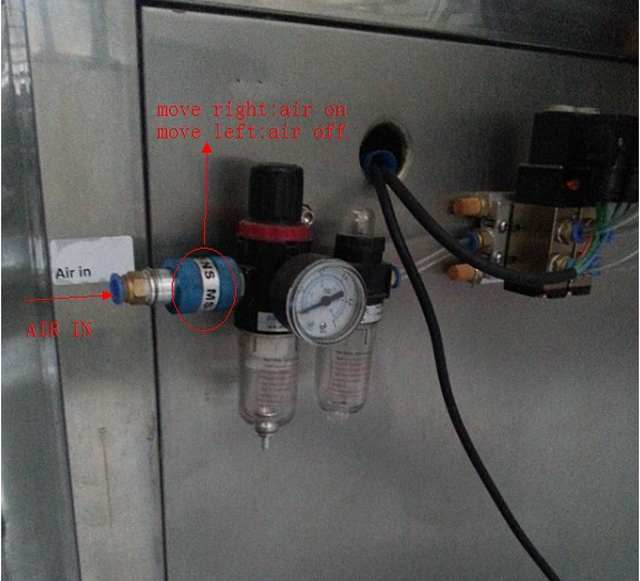

Til slutt, etter å ha slått på og luftet på utstyret, kan det fungere da.

	Kjedet til hver seksjon er forbundet og festet med en pinne (ligner på klokkekjeden)
	Transportøren vil krysse basen
	Kjedebrettet til hver seksjon av transportøren er forbundet med tappen
	Skruene kan justeres for å stramme og tape transportøren
	Etter å ha blitt koblet til pinnen, hamres den fast
	Transportøren og hovedutstyret er koblet sammen og festet med to skruer
	Installasjon av transportskinnene
	Installasjonen og den faste enheten til skinnene

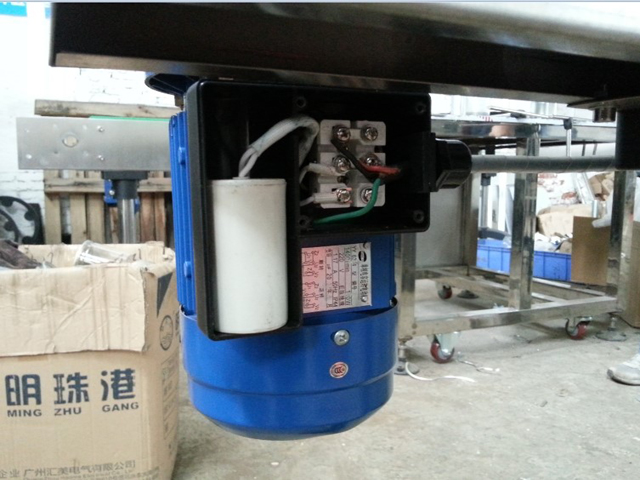

	Slå på transportørmotoren (koble til U1- og U2-terminalen)
