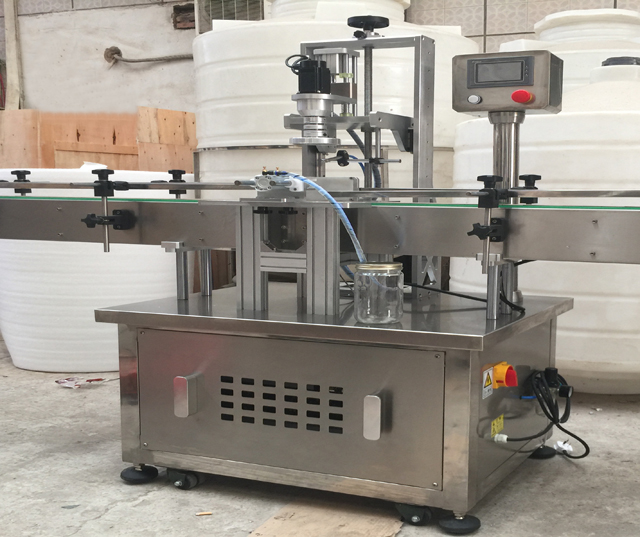

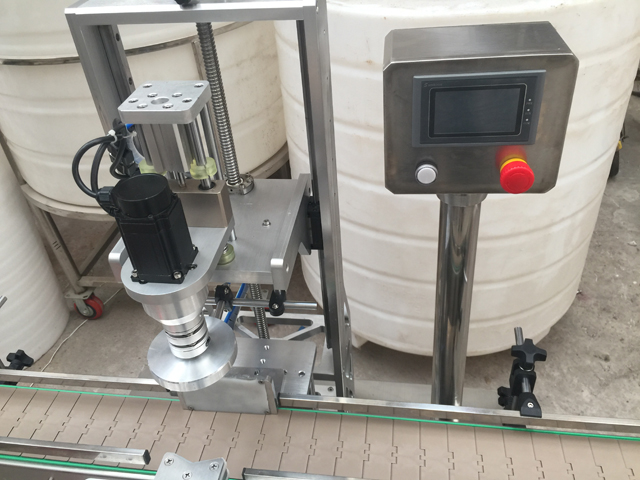

Automatisk lineær servo med ett hode flaskechuck skrulokkmaskin

Automatisk lineær servo-flaskechuck med ett hode med skrulokk

Modell nr.: VK-SCC
Gjeldende flaskehøyde: 60-380mm
Gjeldende flaskehalsdiameter: 16-50mm
Motorspenning: 220v (tilpasset)
Motoreffekt: 0,37kw
Produksjonskapasitet: 1200-1500 flasker/time
Maskinstørrelse: 600*210*900mm
Emballasje: Trekartong
Maskinvekt: 140 kg

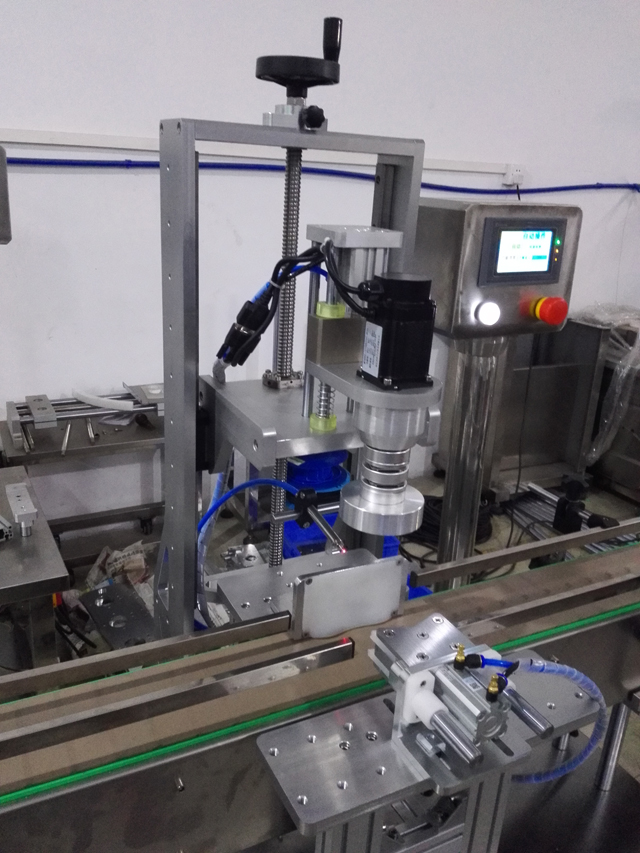

Utstyr Enkelthodedekkmaskin Oversikt

Vedtar rustfritt stålmateriale, maskinen er korrosjonsbestandig og lett å rengjøre. Med kompakt strukturdesign tar den liten gulvplass. Mens det med høy effektivitet og pålitelighet er en maskin med høy automatisering som krever kun ett operativt personell. Det er et automatisk påfyllings- og lokkeutstyr som kombinerer mekanisme, elektrisitet og pneumatikk til ett.

Tekniske parametere

Modell nr.: VK-SCC
Gjeldende flaskehøyde: 60-380mm
Gjeldende flaskehalsdiameter: 16-50mm
Motorspenning: 220v (tilpasset)
Motoreffekt: 0,37kw
Produksjonskapasitet: 1200-1500 flasker/time
Maskinstørrelse: 600*210*900mm
Emballasje: Trekartong
Maskinvekt: 140 kg

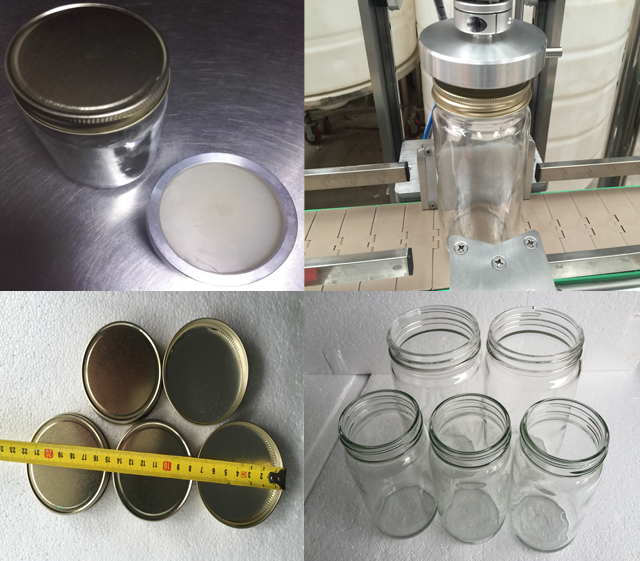

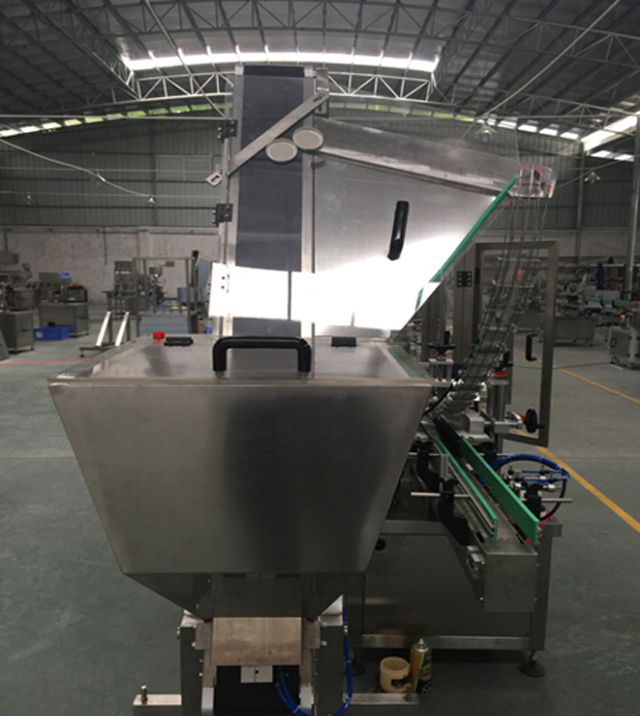

(Merk: Maskinen mates med arbeiderens hånd for lokket på glassene; det er valgfritt å velge det automatiske matingssystemet for korker hvis bilder er vist som nedenfor)

Installasjon av utstyr

Maskinen krever ikke forhåndsgraver forankringsskruer. Etter at den er pakket ut, plasser hele maskinen på et solid og flatt gulv og juster deretter maskinbenets skruehøyde.

Bruk nivåmåler for å korrigere eventuell tilt for å sikre at hvert ben har jevn belastning. Når justeringene er fullført, koble til og fikser godt vanninntaksslangen, avløpsslangen, strømforsyningen og luftkilden.

Bruk og drift (panelfunksjoner)

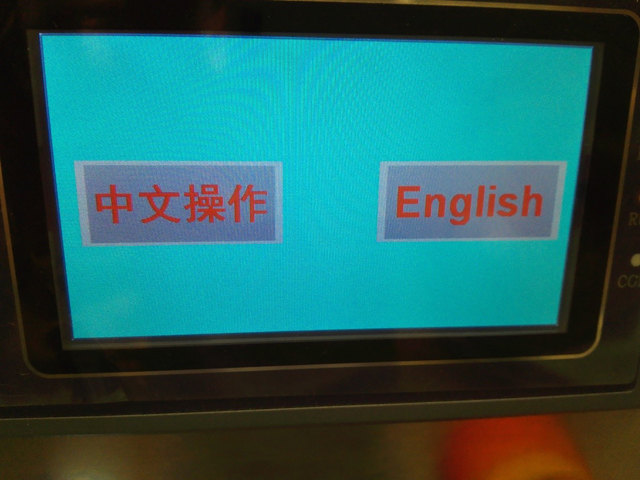

1. Slå på hovedstrømbryteren og bryteren til høyre på utstyrsboksen, og deretter viser menneske-datamaskin-grensesnittet oppstartsskjermen som nedenfor:

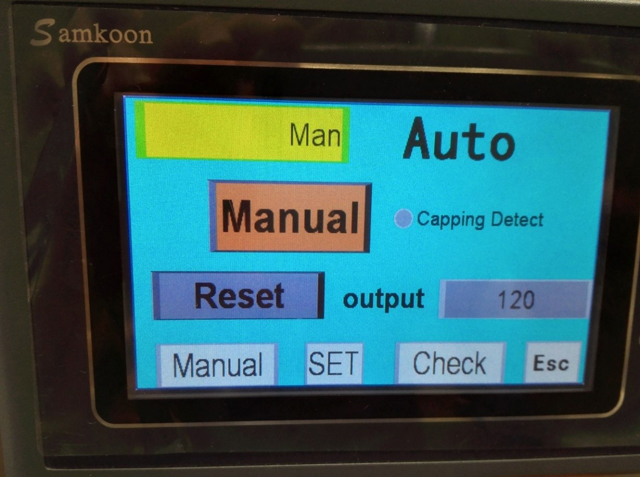

2. Klikk på ett av ikonene, og skjermen flyttes til under:

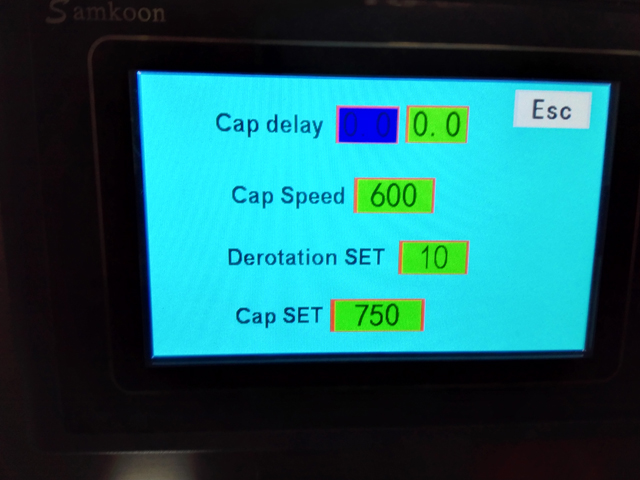

3.0 Klikk på SET for å gå inn på skjermbildet nedenfor:

3.1 Capping Delay betyr at når det registreres en flaske, starter forsinkelsen til neste bevegelse. Det gjør justeringen av flasker med forskjellige størrelser enklere.

3.2 Capping Speed er rotasjonshastigheten til dekkmotoren. Capping Setting viser pulsverdien som viser capping-tiden og capping-posisjonen. Arbeidsflyten for lokket går med flaskeklipping – kapslingsposisjon gjenopptas – flaskeklipping av. Når capping Delay er med 0, betyr det at ingen forsinkelse er satt.

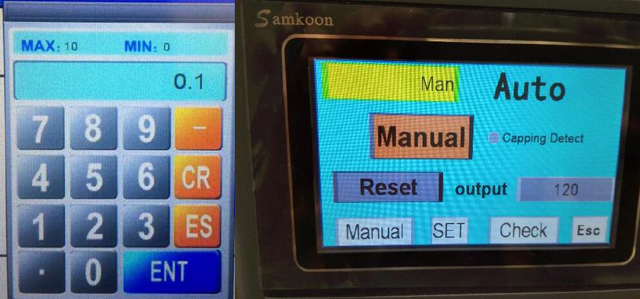

4.0 Klikk på den tilsvarende sifferboksen til høyre for parameterne, og under parameterjusteringsskjermer vil dukke opp, der CR er for sletting, ES for eksisterende og Enter for å bekrefte. Når du klikker på Manuell, vil modusen skifte til automodus, og maskinen vil kjøre automatisk.

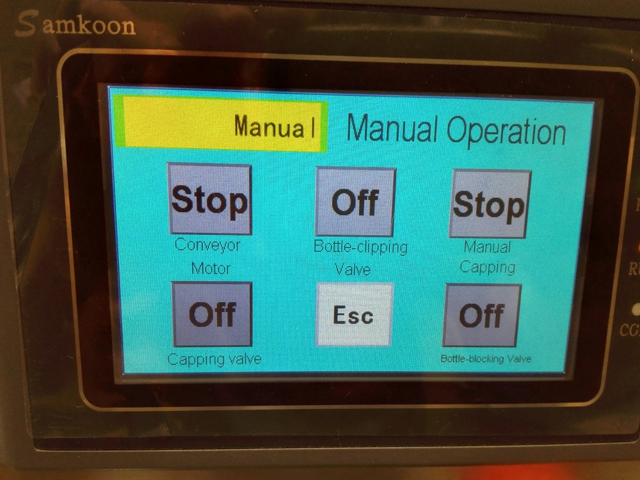

5.0 Tilbake til menyskjermbildet og klikk på Manuell nederst på skjermen for å gå inn på skjermen nedenfor. Hvis det kreves separate manuelle operasjoner, klikker du på tilsvarende brytere for å fortsette.

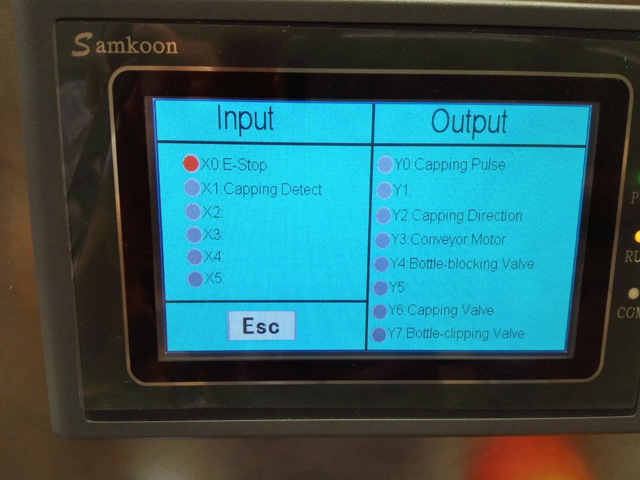

6.0 Gå tilbake til menyskjermen og klikk på Sjekk for å gå inn på skjermen nedenfor. Når indikatoren er på, viser den at tilsvarende inngang på PLS har signalinngang. Se skjermen nedenfor:

Arbeidsflyt

Før maskinen starter	Berøringsskjerm viser oppstartsskjerm
Velg språk	Skjermen går over til menyskjermen
Klikk på Manuell nederst på skjermen	Skjermen går over til manuell driftsmodus	Under manuell kjøring klikker du på det tilsvarende tallet på tastaturet under igangkjøring
Klikk Auto	Skjermen går til automodus	Klikk på autostart, alle prosedyrer vil bli startet
Klikk nødstopp	Under nødstopp	Trykk på nødstoppen hvis det oppstår avvik under produksjonen og trykk på nytt når avvik er løst

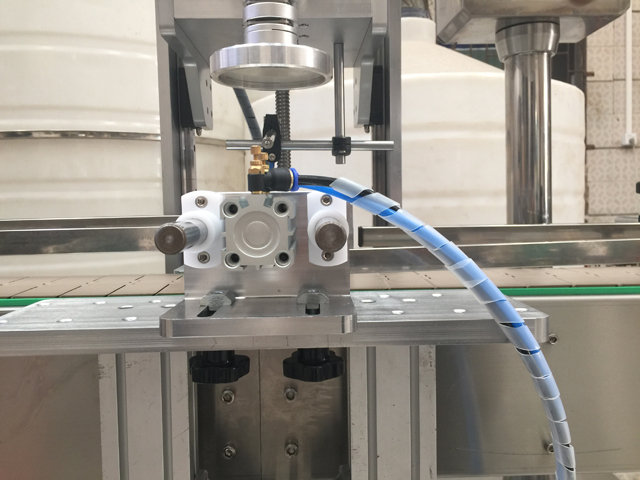

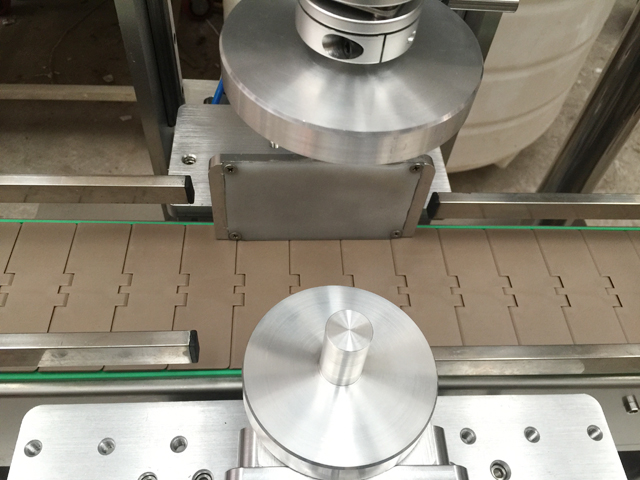

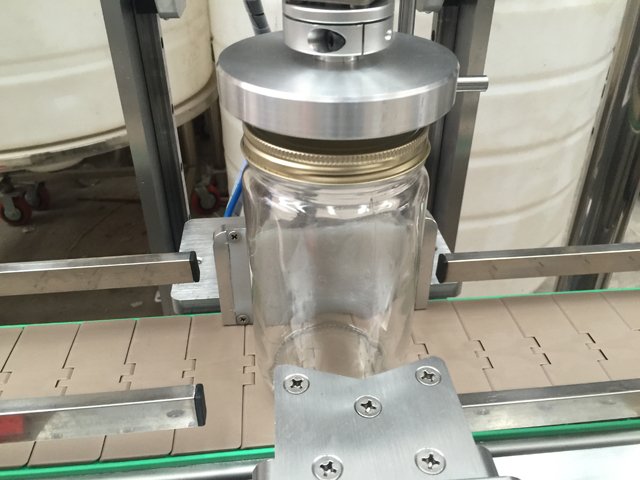

Igangkjøring av flaskeklipping	Det er skruer for å feste flaskeklippesylinderen på de to sidene av transportøren. Når den sekskantede mutteren M8 og stjernegrepsknotten er løsnet, kan den flyttes forover og bakover for å feste flasken i grepet til flaskeklippeanordningen	Flaskens klippetetthet skal ikke være to stramt eller for løst, men være passende
Tapping igangkjøring	Løsne stjernegrepsknotten og roter håndskaftet på baksiden av maskinen til	Under lokking skal det ikke være for høy eller lav kontakt mellom lokkhodet og flaskekorken

Illustrasjoner av PLS Input & Output

X1 Capping Detect: Når det registreres en flaske, vil X1-indikatoren være på. Deretter starter forsinkelsen, og flaskeklippingen og lokkingen starter etter at forsinkelsen er ferdig.

X0 E-stop: Under normal situasjon vil X0-indikatoren være av. Når den trykkes ned, vil maskinen stoppe, og alle bevegelser vil gjenopptas til originalen.

Y0-dekkepuls: når Y0-indikatoren er på, viser den at det er puls på jobb.

Y2-begrensningsretning: Når Y2-indikatoren er på, viser den at kappretningen er på jobb.

Y3-transportørmotor: Når Y3-indikatoren er på, kjører transportøren.

Y4-flaskeblokkeringsventil: Når Y4-indikatoren er på, viser den at flaskeklippesylinderen fungerer.

Y6 dekkeventil: Når Y6-indikatoren er på, viser den at dekkeventilen fungerer.

Y7 Flaskeklippeventil, Når Y7-indikatoren er på, viser den at flaskeklippesylinderen fungerer.

Vanlige feil og feilsøking

INGEN	Feil	Mulige årsaker	Løsninger
1	Strømindikator Slukket eller tent strømindikator, men maskinen uten bevegelser	Ingen strømforsyning eller fasetap problem	Sjekk om det er noe problem med innkommende strømforsyning og strømforsyning i skapet.
2	Sylinderen beveger seg ikke eller beveger seg unormalt	Om det er lufttilførsel	Åpne lufttilførselen
		Det er ingen spenning med magnetventilen	Sjekk kretsstatusen ved først å sjekke om det er strømforsyning med tilsvarende arbeidsstasjon i skapet. Hvis det er det, sjekk den eksterne kretsen.
		Gassventil med upassende justeringer	Juster posisjonen til gassverdien til når den roterer med klokken, øker sylinderen; når den roterer mot klokken, synker sylinderhastigheten.
		Om parametrene for tidsinnstilling er passende eller 0.	Tilbakestill tidsinnstillingene
3	Dekselet er ikke tett	Flaskeklippingen er ikke tett eller snurrer eller lokktiden er for kort	Juster flaskeklippeenheten eller øk tilslutningstiden
