- Modell: VK-HMGL-S
- Strøm: Trefase 380V 50 Hz 3000W
- Lengde: 3650mm
- Utstyrsbredde: 1450mm
- Transportbåndhastighet: 20m/min (transportbåndhastighet kan justeres i henhold til faktiske produksjonsforhold)
- Hastighetsjusteringsmetode: Seksjonshastighetsjustering
- Maks etikettutleveringshastighet: 60 m/min Maksimal merkehastighet: 20 stk/min
- Merkingsnøyaktighet: ±1 mm (krever kundeflaskestørrelsesfeil innenfor ±0,3 mm)
- Produktstørrelse: firkantet flaske
- Maksimal etikettbredde: 160 mm
- Maksimal etikettlengde: 600 mm
- Maksimal etikettdiameter: 600 mm Papirkjernediameter: 152 mm
- Hel maskinvekt: ca 1200 kg

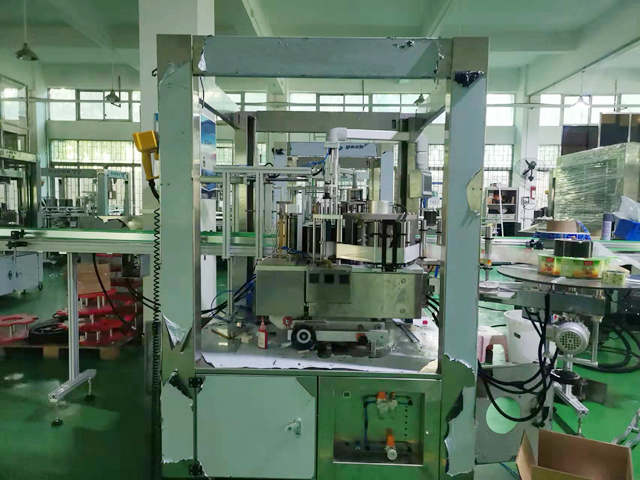

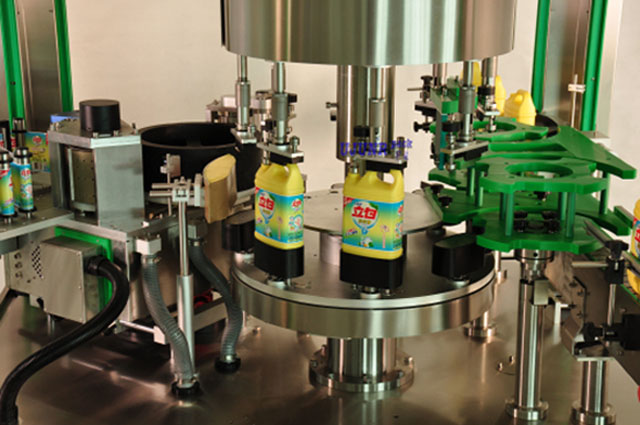

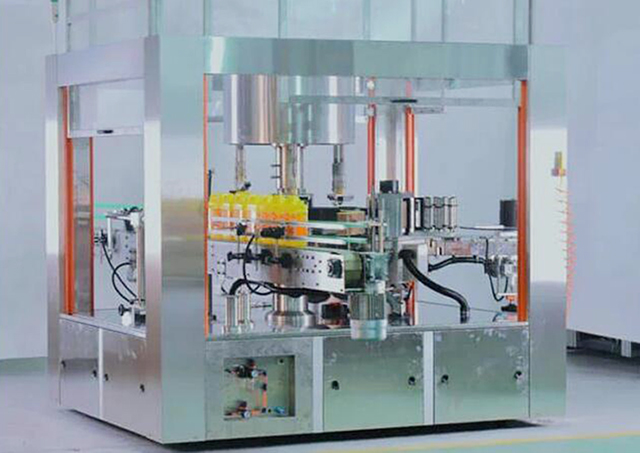

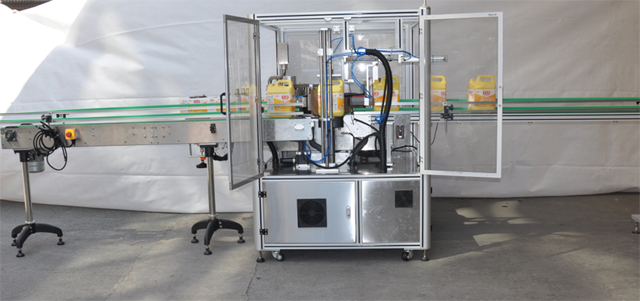

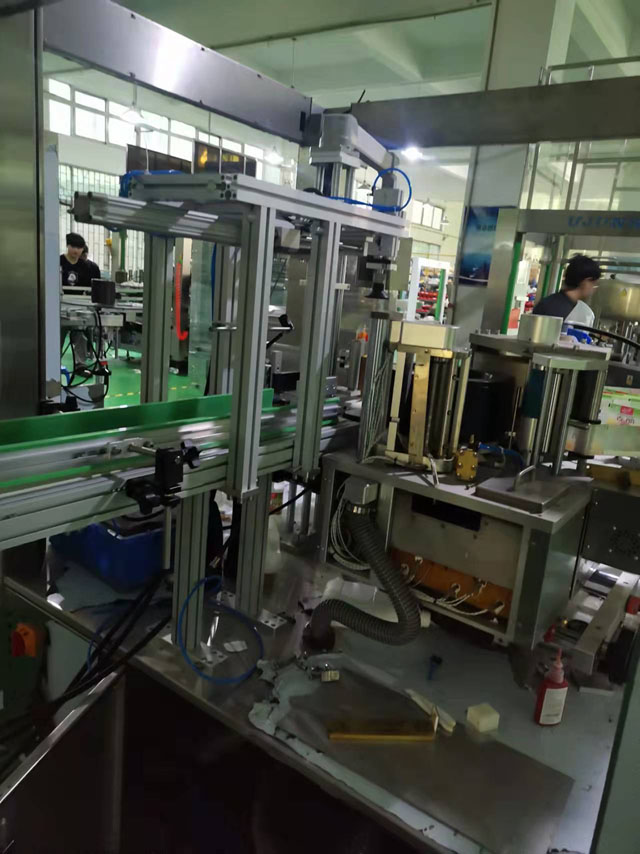

Dette er en ny kontinuerlig smeltelim OPP merkemaskin. Den kan automatisk justere inn og ut overføring av beholderen; Beholderne som separeres med flaskeseparasjonsskruen og holdes på avstand i henhold til avstanden til stjernehjulet, overføres til containerdreieskiven. Etter at beholderen er festet av flaskepressemekanismen og formsetet til beholderen, begynner beholderen å rotere med en viss hastighet, og flasken er mekanisk forhåndsposisjonert under rotasjonen av produktet. Etiketten er merket i en spesifisert posisjon.

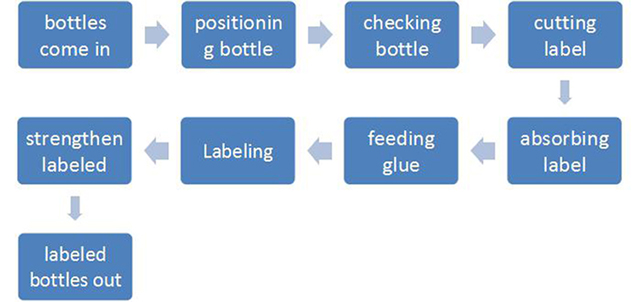

Driftsprosess for smeltelimetikettutstyr:
Når beholderen når deteksjonsposisjonen til det elektriske øyet, kontrollerer datamaskinen etikettleveringssystemet for å levere etiketten. Når en etikettleveringshandling er fullført, kutter høyhastighetskutteren en etikett. Merkingsnøyaktigheten og stabiliteten er sikret ved hjelp av Sanyo liten treghet høyhastighets servomotor.
De kuttede etikettene sendes til limesystemet som påfører lim på både for- og bakkanten av en etikett. Denne limmetoden bruker minst forbruk av smeltelim.
Når den limte etiketten overføres til merkeposisjonen, kan etiketten festes nøyaktig og effektivt til beholderen. Siden beholderen er i en roterende tilstand under overføringsprosessen, kan etiketten festes til beholderen jevnt og tett. Den selvklebende stripen på slutten av dimensjoneringen kan danne en god etikettoverlapping, og fullføre en merkeprosess.
Hoveddel
A: Vert
- Sanyo Servo System
- Sanyo Servo Drive System
- FLEXEM 7-tommers HMI
- Pansonic høyoppløselig fargeetikettsensor
- Pansonic høyoppløselig liming og manglende deteksjonssensor
- Pansonic produktdeteksjonssensorbryter
- Pansonic trykksensor
B: Mekanisk del
- Transportmekanisme: 90W Taiwan Chenggang Motor
- Transportbånd: Industrielt filmbasert transportbånd
- Hovedmotor: 1500W italiensk BOEM AC-motor (med original BOEM-redusering)
- Flaskeseparasjonsmekanisme: Flaskeseparasjonsmekanisme uten stang
- Posisjoneringsmekanisme: Plassering og merking av trinnmotor
- Merkemekanisme: Trinnmotoren driver flasken og utfører merking under rotasjon
- Etikettleveringsmekanisme: Yujun servofilmleveringssystem (høyhastighets servomotordrift)
- Pressmekanisme: børstemontering
- Flaskeføringsmekanisme: Profilstyreskinne med dobbel koordinatjustering
- Limforsyningssystem: Yujun spesialisert smeltelimforsyningssystem (tysk Siemens kontrollsystem) for å sikre nøyaktigheten og ensartetheten i limpåføringen
Hot Melt-etiketter Sikkerhetsbeskyttelse for applikatorutstyr:
- Sikkerhetsbeskyttelse: lukk beskyttelsesdøren.
- Etikettmangelalarm: Still inn alarmen når etiketten er tom for å minne operatøren på å skifte etiketten
- Flaskemangelalarm: når det er mangel på flasker, vil utstyret stoppe og alarm; når det er flasker, vil den automatisk gjenoppta produksjonen, noe som er praktisk for on-line produksjon
Merking av manglende alarm
- Lufttrykkdeteksjon: Når lufttrykket ikke oppfyller produksjonskravene, vil utstyret slå seg av automatisk.
- Vakuumdeteksjon: Når vakuumet ikke oppfyller produksjonskravene, vil utstyret slå seg av automatisk.
- Temperaturdeteksjon: Når temperaturen på smeltelimet ikke oppfyller produksjonskravene, vil utstyret slå seg av automatisk.
Teknisk parameter
- Modell: VK-HMGL-S
- Strøm: Trefase 380V 50 Hz 3000W
- Lengde: 3650mm
- Utstyrsbredde: 1450mm
- Transportbåndhastighet: 20m/min (transportbåndhastighet kan justeres i henhold til faktiske produksjonsforhold)
- Hastighetsjusteringsmetode: Seksjonshastighetsjustering
- Maks etikettutleveringshastighet: 60 m/min Maksimal merkehastighet: 20 stk/min
- Merkingsnøyaktighet: ±1 mm (krever kundeflaskestørrelsesfeil innenfor ±0,3 mm)
- Produktstørrelse: firkantet flaske
- Maksimal etikettbredde: 160 mm
- Maksimal etikettlengde: 600 mm
- Maksimal etikettdiameter: 600 mm Papirkjernediameter: 152 mm
- Hel maskinvekt: ca 1200 kg
Bemerke:
- Effekt: 14Kw
- Gassforbruk: 6Kg, 8L/min;
- Strømforsyningsspenning: trefase 380V
- Produksjonskapasitet: 1200 flasker/time
Detaljer
Følgende tabell er en detaljert liste over de viktigste elektriske komponentene til hvert smeltelimmerkingsutstyr.
Serienr. | Varenavn | Merke | Land | ANTALL | Bemerke |
1 | Merk som leverer servomotor | Sanyo | Japan | 1 | 750w |
2 | Etikettleverende servodriver | Sanyo | Japan | 1 | 750w |
3 | Frekvensomformer | Danfoss | Danmark | 3 | |
4 | Luftbryter | Merlin | Frankrike | 1 | |
5 | Strømbryter | TE | Frankrike | 1 | |
6 | Stafett | Omron | Tyskland | 3 | 24V |
7 | Nødstoppbryter(en foran og en bak) | TE | Frankrike | 2 | |
8 | Bytte strømforsyning | MeanWell | Taiwan | 1 | 13A |
9 | Styrekabel | Kina | Flerkjernet skjermet ledning | ||
10 | PLC | Siemens | Tyskland | 3 | |
11 | HMI | FLexem | Kina | 1 | |
12 | Deteksjonssensor | Panasonic | Japan | 3 | |
13 | Etikettdeteksjonssensor | Panasonic | Japan | 1 | Digital skjermjustering |
14 | Hovedmotor 1500W | BOEM | Italia | 1 | Inverter hastighetsregulering |
15 | Hovedmotorreduksjon | BOEM | Italia | 1 | |
16 | Transportbåndsmotor 90W | Chenggang | Taiwan | 1 | Inverter hastighetsregulering |
17 | Motorreduksjon for transportbånd | Chenggang | Taiwan | 1 | |
18 | Limmotor 1:20 | Panasonic | Japan | 1 | |
19 | Akustisk hastighetskontroll Motor 60W | Panasonic | Japan | 1 | |
20 | Materiale i rustfritt stål | Kina | |||
21 | Kjedeplate for transportbånd | Industriell type |

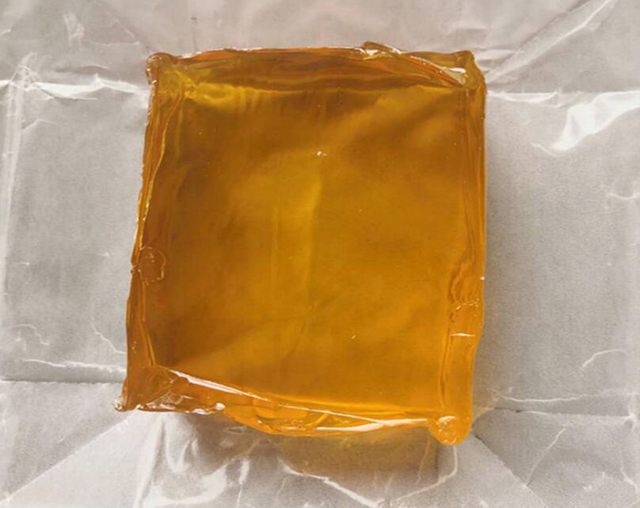

Hva er smeltelimet?
Hotmelt adhesive (HMA), også kjent som varmt lim, er en form for termoplastisk lim som vanligvis selges som solide sylindriske pinner med forskjellige diametre designet for å påføres med en varm limpistol. Pistolen bruker et kontinuerlig varmeelement for å smelte plastlimet, som brukeren skyver gjennom pistolen enten med en mekanisk avtrekkermekanisme på pistolen, eller med direkte fingertrykk. Limet som presses ut av den oppvarmede munnstykket er i utgangspunktet varmt nok til å brenne seg og jevne ut blemmer på huden. Limet er klebrig når det er varmt, og stivner i løpet av noen sekunder til ett minutt. Smeltlim kan også påføres ved å dyppe eller sprøyte, og er populært blant hobbyister og håndverkere både for påføring og som et billig alternativ til harpiksstøping.
Ved industriell bruk gir smeltelim flere fordeler fremfor løsemiddelbaserte lim. Flyktige organiske forbindelser reduseres eller elimineres, og tørke- eller herdetrinnet elimineres. Smeltlim har lang holdbarhet og kan vanligvis kasseres uten spesielle forholdsregler. Noen av ulempene involverer termisk belastning av underlaget, begrensende bruk til underlag som ikke er følsomme for høyere temperaturer, og tap av bindestyrke ved høyere temperaturer, opp til fullstendig smelting av limet. Dette kan reduseres ved å bruke et reaktivt lim som etter størkning gjennomgår ytterligere herding, f.eks. ved fuktighet (f.eks. reaktive uretaner og silikoner), eller herdes med ultrafiolett stråling. Noen HMA-er er kanskje ikke motstandsdyktige mot kjemiske angrep og forvitring. HMA-er mister ikke tykkelse under størkning; løsemiddelbaserte lim kan miste opptil 50–70 % av lagtykkelsen under tørking.
Anvendelser av HMA
Varmelim er like mange som de er allsidige. Generelt påføres hot melts ved ekstrudering, valsing eller sprøyting, og den høye smelteviskositeten gjør dem ideelle for porøse og permeable underlag. HMA er i stand til å lime en rekke forskjellige underlag, inkludert: gummi, keramikk, metaller, plast, glass og tre.
I dag er HMA (hot-melt adhesives) tilgjengelig i en rekke forskjellige typer, som tillater bruk i et bredt spekter av bruksområder på tvers av flere bransjer. For bruk med hobby- eller håndverksprosjekter som montering eller reparasjon av fjernstyrte skummodellfly, og kunstige blomsteroppsatser, brukes smeltestifter og smeltelimpistoler i påføringen av limet. For bruk i industrielle prosesser leveres lim i større pinner og limpistoler med høyere smeltehastighet. Bortsett fra smeltestifter, kan HMA leveres i andre formater som granulære eller kraftvarme smelteblokker for bulksmelteprosessorer. Større applikasjoner av HMA bruker tradisjonelt pneumatiske systemer for å levere lim.
Eksempler på bransjer der HMA brukes inkluderer:
- Lukking av klaffene på bølgepappesker og pappkartonger i emballasjeindustrien.
- Ryggliming i bokbinderbransjen
- Profilinnpakning, produktmontering og lamineringsapplikasjoner i trebearbeidingsindustrien
- Engangsbleier er konstruert ved bruk av HMA, som binder det ikke-vevde materialet til både baksidearket og strikkene.
- Mange produsenter av elektroniske enheter kan også bruke en HMA for å feste deler og ledninger, eller for å sikre, isolere og beskytte enhetens komponenter.
