• Påfør etikettlengde: 10 mm~150 mm
• Påfør etikettens bredde: 10 mm~150 mm
• Påfør papirrull innvendig diameter: 40 mm eller 76 mm
• Papirrullens utvendige diameter: φ≤250 mm
• Innetemperatur: -10° c ~40° c
• Innendørs fuktighet: 35~85﹪
• Strømforsyning: 220V, 50HZ
• Total dimensjon: 550*550*650 (L*B*H)
• Vekt: 78 kg

Bruksanvisning for utstyr på rullende merkemaskin:

Enhetsmodell: VK-T805

Navn: halvautomatisk flate og runde flaskeetikettmaskiner

Omstendighet for betjening av den rullende merkemaskinen

1. Bruk av denne enheten er strengt forbudt i følgende miljøer,

2. Sørg for at strømuttaket og strømforsyningsgrensesnittet kan være i nær kontakt, ellers kan løse kontakter føre til brannfare.

3. Ikke plasser tunge gjenstander på strømledningen, og skadet strømledning kan forårsake elektrisk støt eller brannfare.

4. Før rengjøring eller i antirustolje, sørg for å koble strømkabelen fra enheten, ellers i fare for brann og skade på utstyr.

5. Ikke bruk løst eller skadet strømuttak, eller av elektrisk støt og brannfare.

6. Bruk riktig jording, bruk er ikke riktig jordet uttak vil føre til risiko for elektrisk støt og skade på utstyr.

7. Ikke våt hånden når du berører strømuttaket, eller fare for elektrisk støt.

8. Når den mobile enheten, sørg for strømledningen fra strømforsyningen, eller de risikerer brann og skade på utstyr.

9. Ved riktig spenning/strømstandard ved bruk av enheter, uten passende spenninger/strømmer vil arbeid føre til risiko for elektrisk støt, brann eller skade på utstyret ditt.

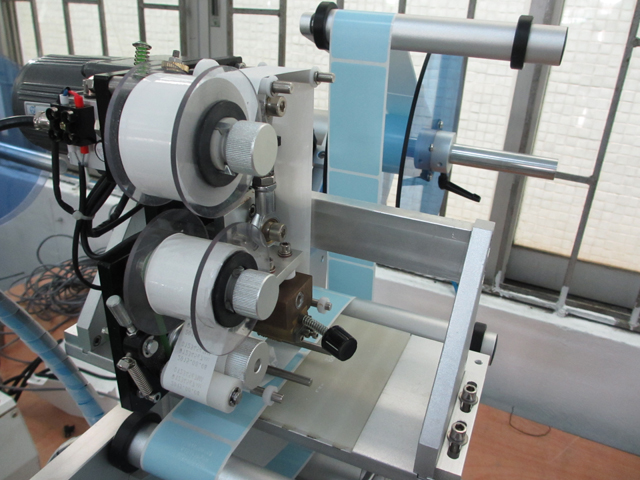

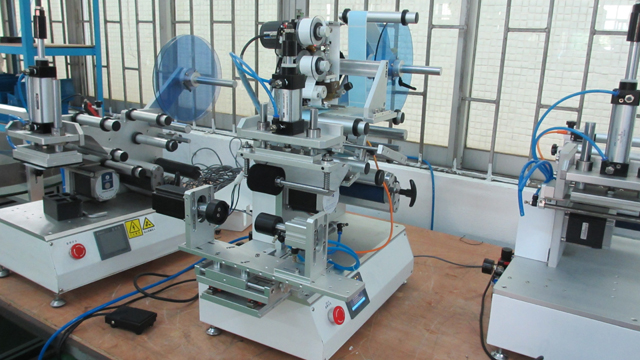

VK-T805 merkemaskin

Introduksjon av merkemaskin

Merkemaskin er automatisk etikett festet til produktoverflaten det korte navnet på en automatiseringsenhet, den kan erstatte manuell merking, forbedre produksjonseffektiviteten og kvaliteten. I henhold til graden av automatisering kan deles inn i manuelle merkemaskiner, semi-automatiske merkemaskiner og automatiske merkemaskiner; i henhold til formen på produktet kan deles inn i rund flaskemerkingsmaskin, delvis rundt merkemaskin og spesialformet flaskemerkingsmaskin; i henhold til merking og produktplassering kan deles inn i vertikale og horisontale merkemaskiner.

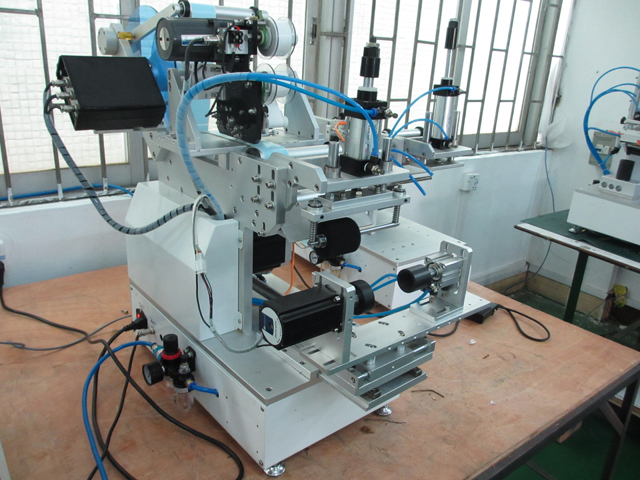

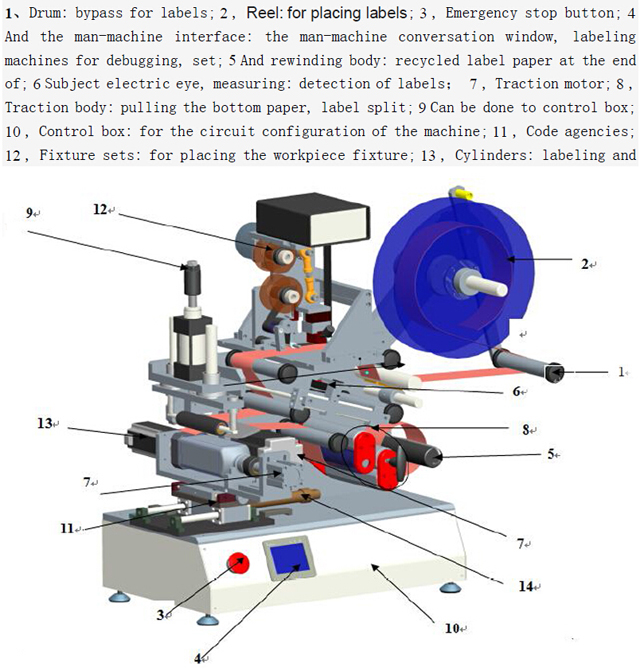

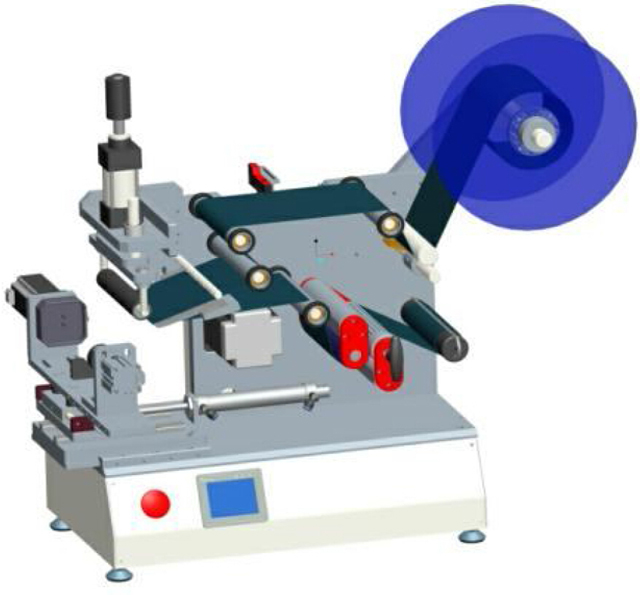

Tegningsforklaring på modell VK-T805:

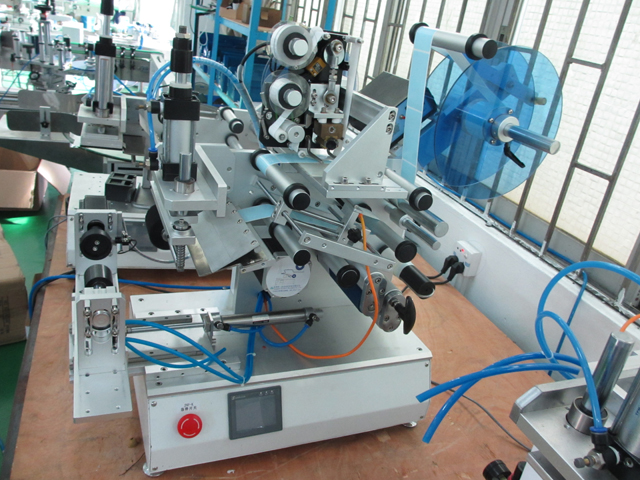

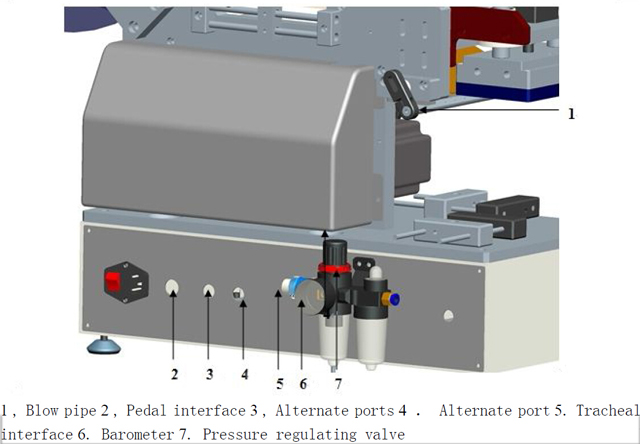

Baksiden av maskinen

Tekniske parametere:

1. Påfør etikettlengde: 10 mm~150 mm

2. Påfør etikettens bredde: 10 mm~150 mm

3. Påfør papirrullens indre diameter: 40 mm eller 76 mm

4. Utvendig diameter på papirrullen: φ≤250 mm

5. Innetemperatur: -10° c ~40° c

6. Innendørs fuktighet: 35~85﹪

7. Strømforsyning: 220V, 50HZ

8. Total dimensjon: 550*550*650 (L*B*H)

9. Vekt: 78kg

Omfanget av

1. Mye brukt i mat, farmasøytisk, kosmetikk, kosmetikk, elektronisk og andre industrier.

2. For halvfabrikata eller ferdige produkter i trykt og delvis lysbueoverflate halvautomatisk merking.

3. Den kan merke både flat eller rund eller oval eller andre former av flasker se prøvebildene som nedenfor:

Merkingsteori

1. Transmisjonssystem: motor drevet av registerreimdriftssystem og mottaksinstitusjoner, gir drivkraften til etikettdelingen, og oppnår dermed stripping og resirkulering av papir på slutten av etiketten.

2. Kontrollsystem: denne maskinen bruker de elektriske og gasskombinasjonskontrollene, elektriske øyne (sensorer) og fotbryter sender det mottatte signalet til PLS i sentral prosessor i samsvar med innstilt program for behandling, og oppnår derved stripping, suging, redigering av etiketter og telling funksjon.

Driftsprosesser

Slå på installasjonsetiketten korrigert med justerbar elektrisk øyeetikettjusteringsetikett

Slå på/av

Strøm på:

1. Rundt maskinen og rengjort, sjekk for løse fenomen.

2. Merke og koble strømledningen til baksiden av strømforsyningskontakten, og bryteren ved siden av strømkontakten er åpen.

3. Koble den andre enden av strømledningen til stikkontakten, bruk spenningen er 220V, 50Hz.

4. Nødstoppbryterens hovedpanel for å åpne

5. Høytrykksgasstilgang inn i hullet (og bekreft at den åpne bryteren)

Avslutning:

1. Ved normal bruk kan du koble strømledningen fra stikkontakten eller trykke direkte på nødstoppbryteren.

Oppmerksomhet!!!

2. Ikke koble til strømledningen eller strømforsyningen i hånden ved våt kontakt, det vil forårsake elektrisk støt.

3. Ikke plasser tunge gjenstander på strømledningen.

Sjekk justeringer

1. "1"-etiketter rundt, avhengig av etiketten på den siden av volumet, i volum innenfor overflatene følger diagram-bypass-metoden.

2. "2" klemmelegeme, rund bøyen første slipp, etter igjen trykket.

3. Med det blotte øye observasjon, observasjon på etiketten etter "5" ved Peel Board, etiketten som deles ut for å være i posisjonen til effektive fraksjoner av sugehodet, vist i forrige figur. Hvis den ikke er riktig, etiketten må være grovjustering.

4. I "3" og "4" tjenesten mellom taggene for å oppdage elektrisk øye, rundt lang med etikett må testes når magic eye spor hull for å teste elektrisk øye kan oppdage endringer mellom etiketten og etiketten, elektrisk øye for flere sett se avsnittet "Elektriske øyeinnstillinger".

5. Etter slutten av "6" trekklegeme, må vi strengt i samsvar med "S"-formen rundt loven og "T"-håndtaket til tett merket med status, ellers ville det føre til at et bud ikke er tillatt eller ikke kan trekke enden av beltet.

6. "7" for svingete kropp, akse og runde svarte stålklips for aktiviteter, enden av bindersklemme.

Rettet

1. Etter å ha fullført ovenstående, på panelet "automatisk / manuell"-knapp til "manuell" status, vennligst sørg for at strømmen er tilkoblet og slått på, og trykk deretter på "jog"-bryteren, og trekker bunnpapiret ca. 0,5 meter, er designet for å gi bunnpapiret fritt og korrekt.

2. Når bunnpapiret korrigeres automatisk, vil vi alle justere rullene på grensesirkelen, referanse vist i forrige diagram, flytte grensesirkelen på begge sider av papiret.

Flytt det elektriske øyet

1. På overflaten "Automatisk / Manuelt"-knappen til "manuell", trykk deretter på "jog"-bryteren, denne gangen med det blotte øye observasjon av Peel Board, så etiketter ut av stripen paneler 0~1mm Kan være.

2. Flytt deretter etiketten test elektrisk øye, plasser mellom disse taggene og etikettene på slutten av papiret, vær oppmerksom på å teste elektriske øyelys, når deteksjonen elektriske øyne beveger seg fra etiketten eller fra slutten av papiretiketter, vil lysene veksle mellom på og ikke på.

Dimensjoner i diagrammet ovenfor, sørg for at sugehodet er avstand fra stripepanelene 0,5~1 Mm, du kan løsne skruene for å justere

Slik at du kan sikre en jevn overgang til sugehodet til etikettposisjonen. (Vanligvis har denne posisjonen justert seg godt)

Oppmerksomhet!!!

1. Bekreft tilbakestilling av trykkbelte og låseanordninger, ellers vil det føre til at budet ikke er nøyaktig.

2. Sjekker om testen elektrisk øye med, ellers ville det føre til kontinuerlig etikett.

3. Inspiser drivsystemet for fastklemming, ellers vil det ikke føre til at det nederste papiret trekkes.

Magisk øyesett

Merk elektrisk øye (her er kun for illustrasjonsformål, og betyr ikke at kundene har kjøpt modellkonfigurasjon)

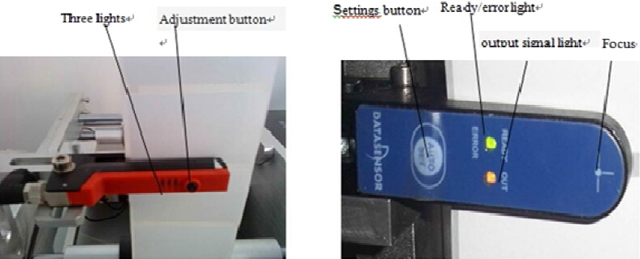

Venstre for Tyskland Dr easy logging GS-63 Elektrisk øye, høyre for Italia pedicle SR21-IR Elektrisk øye. De bruker vanligvis til å oppdage etiketter. Her er deres justeringsmetoder

1, Dr easy logging GS-63 Elektriske øyejusteringer:

Begrunnelse: å identifisere gapene mellom etikettene avhengig av tykkelsen. (Via lys trenger inn der det ikke er noen etikett og ingen penetrering det er etiketter å identifisere) gjelder en viss tykkelse på papiretiketter eller annen etikett

Knappinstruksjoner: Grønne lys: strømlys

Gult lys: for å identifisere statuslysene (gult lys lyser, det er signalutgang)

Justeringsknapp: justert for gjenkjenning av etiketter med forskjellige innstillinger

Først av alt etiketter gjennom det magiske øyet som følgende diagram: Hvis du trekker i etikettene, lyser gule lys i et gap mellom etiketter og etikett, det er etiketten er av, du kan ikke tilbakestille, kan du bruke direkte. Når det gule lyset er fast eller ofte bæres ut av kabinettet, må du tilbakestille det elektriske øyet. Still inn som følger: først, etikettene vist gjennom det magiske øyet til det u-formede trauet, det er etiketter plassert elektrisk øye inne i sporet, trykk og hold inne justeringsknappen i 3 sekunder, du kan se det elektriske øyet blinke gule lys, slipp deretter knappen, der det ikke er noen etikett (merke bare enden av papiret) plassert i det magiske øyesporet, trykk og hold inne justeringsknappen i 8 sekunder, og slipp deretter knappen på dette tidspunktet, oppsettet er fullført. Merk elektriske øyne trekke i en tank, kan du se at det er etiketter gule lys av, gap kontorer i etikett med etikett, de gule lysene lyser.

Italia pedicle SR21-IR Elektriske øyejusteringer:

Tilhører Groove elektriske øyet, gjennom mengden lys som penetrerer styrken til diskriminering har ingen etiketter, påfør papirmateriale og etikettmateriale på slutten av en annen etikett.

Deteksjon prinsipp, Groove elektrisk øye side avfyrt lysstråler, for å motta på den andre siden, når den mellomliggende etiketter, mottar mengden av lys endring, ved å sette terskler, er det ingen etiketter å identifisere.

Innstillingsmetode

1) Når "klar" Når lysene, elektrisk øye fokus etikett i midten, trekk taggene frem og tilbake, for eksempel endringer i utgangssignalet, elektrisk øye er i fungerende tilstand, kan brukes direkte.

2) Trykk kort på autooppsett-knappen, grønne og gule lys, elektrisk iøynefallende medium signal, ikke-avtakbare etiketter på dette tidspunktet, helt til det grønne lyset blinker raskt.

3) Når det grønne lyset blinker når media inn i andre til magiske øyefokus.

4) Trykk kort på "AUTO SET".Det grønne lyset er av. Elektrisk blikk fanger den andre typen mediesignaler, ikke-avtakbare etiketter på dette tidspunktet til det grønne lyset fortsetter å lyse.

5) Flytt etikettene, i to lokale medier dekomponering, utgangssignalet lyser, magisk øye satt.

6) "KLAR" Solid, magisk øye for å bruke et objekt du kan bytte to medier.

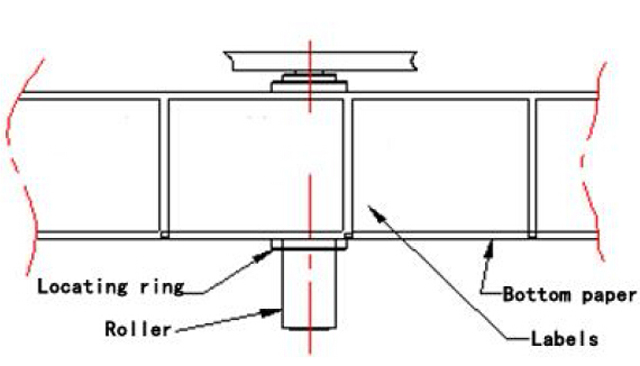

Juster etikettposisjonen

1. Første beholder i figur "C", Og deretter prøve å holde, observasjonspost steder og passere justering "A" og "B" Aktiviteter av Office-blokken, innstilt til riktig sted.

2. Etter justering av passende, må aktivitetsseteskruene festes for ikke å løsne.

3. D Innebygd test elektrisk øye, brukes til å teste produkter gratis. Gjennom boksen tilbake på pedalen / Oppstartsstatus for det målte objektet for å justere merkemaskinen.

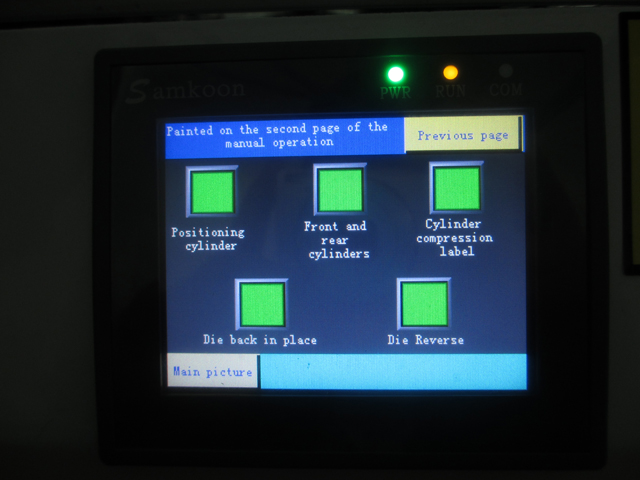

Manuell betjening

1. Først av alt, vil du "Manuell / Automatisk bryter" i manualen, og deretter kombinert med "bryter" for å bruke.

2. Manuell betjening brukes til bruk ved feilsøking, for korrekte etiketter

Automatiserte handlinger

1. Først av alt, vil du "Manuell / Automatisk bryter" er i auto-tilstand, og deretter kombinert med "fotbrytere".

2. Automatiserte handlinger som brukes til bruk ved feilsøking, inkludert merket og merket.

Måling av elektriske øyejusteringer:

1. FX-301-seriens elektriske øye er riktig tilkoblet:

Magic eye må sørge for at riktig installasjon av måling kan brukes, tilkoblingsmetode for å koble som vist i følgende figur, "inn" kontinuerlig svart linje "ut" selv sølvlinjen.

2. Elektrisk øyedeteksjonsprinsipp:

Elektriske øyne i henhold til mengden lysrefleksjon for å skjelne gjenstander. Elektrisk øye problem lette objekter, vil objektet reflektere en viss mengde lys tilbake øyne, når et objekt reflekterer mengden lys som når den innstilte verdien, det elektriske øyet signal endring, det signaliserer til kontrollsystemet.

3. Bytt tilstand:

"Mode/cancel"-knapp, det grønne lyset i "run", "teach", "ADJ", "L/D", "TIMER", "PRO" bytter mellom flere dokumenter, som indikerer de forskjellige arbeidsstatusene.

• "Run" representerer statens løp;
• "Teach" undervisningsstatus;
• "ADJ" for å justere status;
• "L/D" for løftesignalstatus;
• "PUSH"-knappen ned for å bekrefte, venstre-høyre veksle for å fininnstille funksjonen.

4. Magisk øyesett:

4.1 Forutsatt at det ikke er noe produkt på arbeidsstasjonen, åpne elektrisk øyeforsterker med gjennomsiktig deksel, trykk "modus/avbryt"-tasten, overført til "lær"-dokument, digitalboks viser en verdi, denne verdien vil være et tomt signal, numerisk stabilitet , ifølge "PUSH" for å bekrefte.

4.2 Plasser deretter produktet på merkestasjonen, lukk venstre posisjon, observer plasseringene, ved å justere posisjonslinjens plassering for å nå posisjonen til etiketten på produktet.

4.3 Merkeposisjon når den er justert. Kan se digital boks som viser en numerisk verdi, denne verdien er når et produkt oppdages signaler, for eksempel "1900", stabilisert, klikk "PUSH" for å bekrefte. Når den er ferdig, viser digital displayboks GODE tips. (Du kan trykke "modus/avbryt" for å gå tilbake til "løp" kan være en løping)

4.4 Overført til "ADJ"-dokumentet, viser den numeriske displayboksen = blankt signal (hjerteslag - blankt signal)/2, systemets standardverdier for terskel, signalverdien er større enn den kritiske verdien, den er standard til objektet, er mindre enn den kritiske verdien, er standard intet objekt. Tilbakemeldingssignal til PLS, gi de riktige direktivene. Terskler kan justeres gjennom venstre-høyre veksle "PUSH" venstre og høyre tast, øke eller redusere i verdi, endre terskelen. (Trenger vanligvis ikke justering) og trykk deretter på "PUSH" for å bekrefte.

4.5 "Mode/Cancel"-tast tilbake for å "kjøre" kjøretilstanden. (Etter at oppsettet er fullført for eventuell retur til "kjør" kjørestatus)

4.6 Lukk det gjennomsiktige dekselet, sett en ende.

4.7 Når produktet er plassert når merking stasjon, elektrisk øye på målesignal er oppdaget, tilbakemelding til PLS, utstedt PLC et direktiv, merking maskinen begynte sin arbeidsrelaterte deler.

De elektroniske kontrollkomponentene

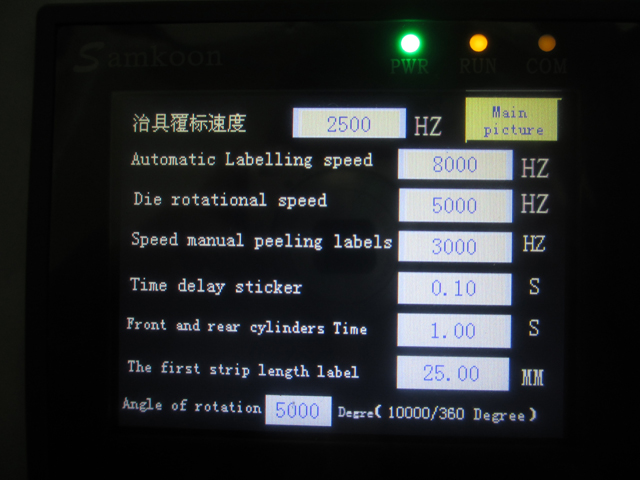

Kontrollsystem

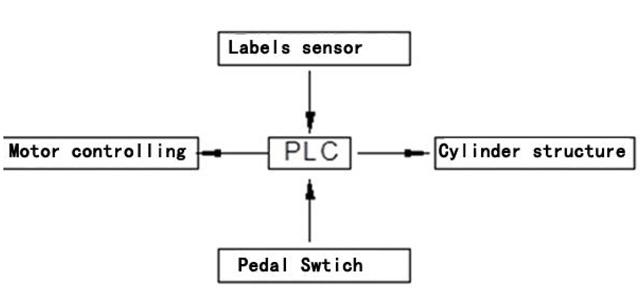

Prinsipp: Merkemaskinen er basert på PLS, som mottar signaler og styrer systemet. Som vist i figuren ovenfor, når "fotbryteren" tråkkes på, vil fotbryteren starte signalet som skal sendes til PLS, og PLS vil behandle det i henhold til det innstilte programmet, og deretter starte "motorkontrollsystemet" for å realisere prosessen med å fjerne og mate etiketten. Samtidig vil "etikettposisjonssensoren" (også kalt etiketten som måler elektrisk øye) alltid være oppmerksom på avstanden etiketten reiser. Når den legger inn en avstand for oppdatering av etiketten, vil "etikettposisjonssensoren" umiddelbart sende et signal til PLS. På samme måte vil PLS behandle det i henhold til det innstilte programmet, og "motorkontrollsystemet" vil sende et stoppsignal og starte etikettsugemaskinen og merkesystemet for å fullføre stripping og liming av etiketten.

Vanlige feil og utelukket

Merkeposisjon ustabil

1. Trykkutstyr kan ikke være tett, noe som resulterer i merket med løs, elektrisk øyetest unøyaktig.

2. Trekkkroppen glir eller den er ikke tett, noe som resulterer i at bunnpapiret glattes ut.

3. Form eller plassering for å feste.

Ta bort

1. Trykkbelteanordninger er for stramme, noe som fører til redusert trykk.

2. I automatisk drift er merket med uten avvik retter og retter en tilbake til.

Merkekvaliteten er ikke god, det er bobler eller krøller

1. Etiketten kan være for tynn, sugestikkloven gjelder ikke for de myke, tynne gjennomsiktige etikettene

Utstyret reagerer ikke

1. Bekreft at kraftledningene, ikke noe problem.

2. Bekreftet giruttak ved siden av sikringene er intakt, for eksempel utbrent, skift ut

3. Kan boks løse interne ledninger, reparer fagfolk

Merk papir på slutten av det vanlige bruddet

1. Trykkbelteanordninger er for stramme, noe som fører til redusert trykk.

2. Kan merke enden av papir av dårlig kvalitet, eller dypt i tennene

Sugehodefeil eller funksjonsfeil, off label oppførsel oppstår

1. Er sugehodehullplugg, forårsaker utilstrekkelig sug (garanti for trykk i 0,7Mpa ovenfor)

2. Blåserørets blåseretning er feil, kan justeres ved å flytte og rotere retningen

3. Der det ikke er etikettdeksler, med en gjennomsiktig selvklebende forsegling, reduserer sugetap

Kontinuerlige etiketter

Det elektriske øyet er ikke godt innstilt, og tilbakestiller det elektriske øyet

Innsamling av materialer resirkulert papir på slutten av løs

For det meste aldring bak drivremmen, bytt ut den nye remmen.

Lage etiketter

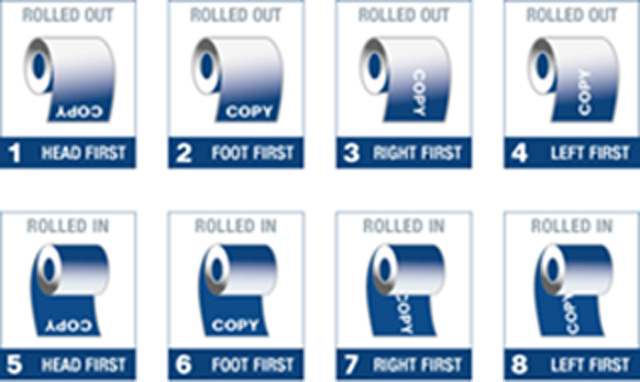

1. Når du produserer etiketter, noter retningen rundt bøyen.

2. Sørg for at den magiske øyedeteksjon av hull i fremmedmateriale, stansing av papir natten ikke kan forlates, ellers ugjenkjent elektrisk øye, forårsaker dupliserte etiketter.

3. Pass på at etiketten og det nederste papiret er jevnt åpnet.

Rutinemessig vedlikehold

1. Ved normal bruk kan utstyret kontrolleres med jevne mellomrom.

2. Utstyr for støvkontroll og antirustbehandling med jevne mellomrom.

3. Ikke bruk over lengre tid, koble fra strømmen du ønsker og gjør vedlikeholdsarbeidet.

Tilbygg

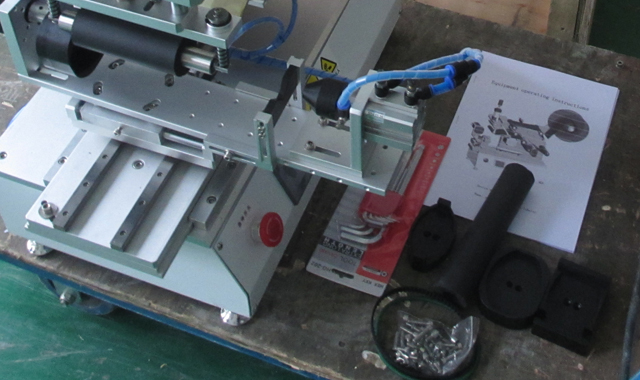

Dette merker standard tilbehør: bruksanvisning, sekskantnøkler, elektrisk skrutrekker for øyejustering.

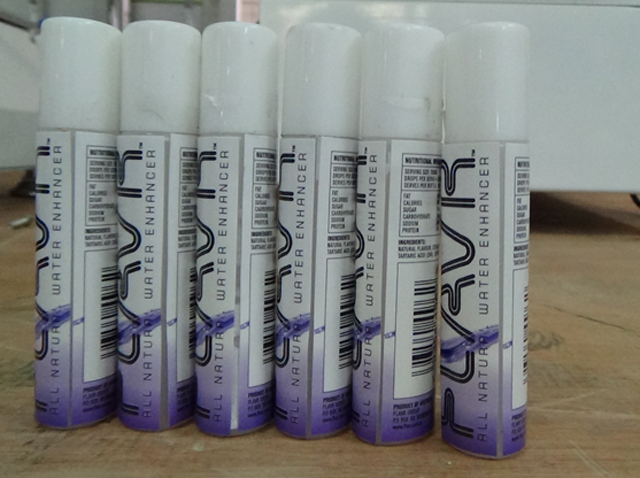

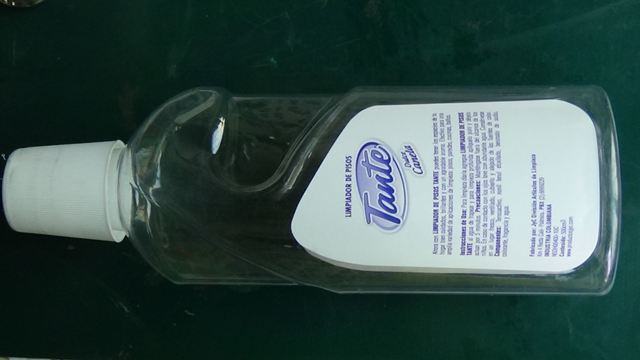

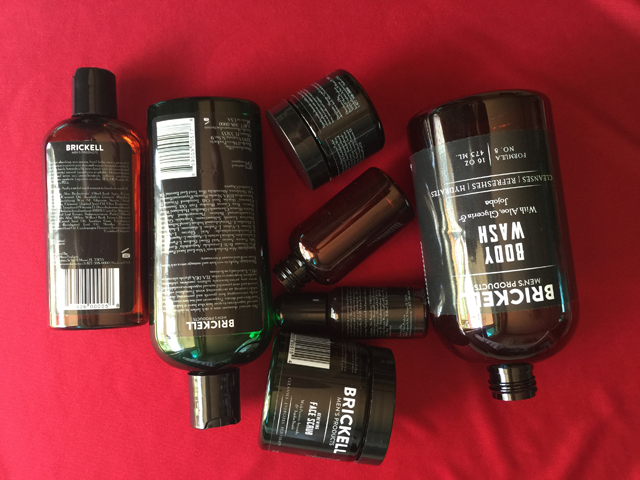

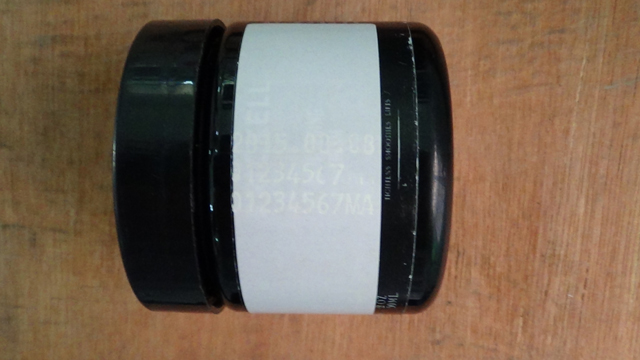

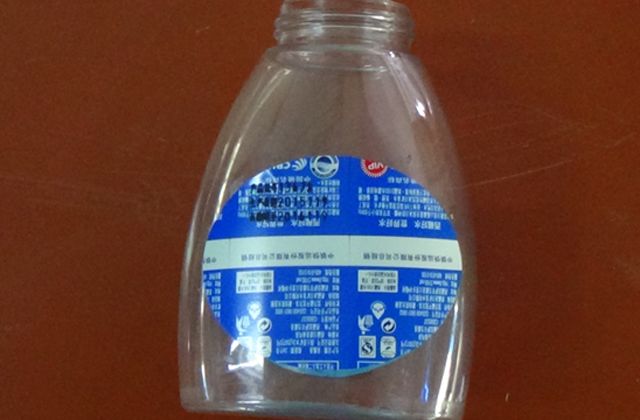

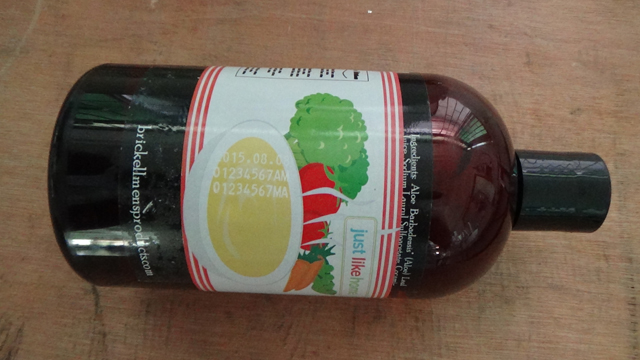

Merkeprøver for forskjellige flaskeformer:
