Halvautomatisk kabeltråd-klistremerke Skriv ut-påfør foldemerkemaskin

Modell: VK-T807
Merkingsnøyaktighet: ±0,2 mm;
Merkehastighet: 1500-1800 stk/H
Liten ledningsdiameter Type: Hastighet 2000p Stk/H
Gjeldende produktstørrelse: Basistype: Diameter: 6~15mm
Liten diameter Type: 1~5mm
Type med stor diameter: Mer enn 15 mm må tilpasses
Gjeldende etikettstørrelse: Lengde: 25~210 mm Produkter utenfor dette området må tilpasses. Bredde: 10~65mm
Total størrelse: 850*650*1300 Lengde × Bredde × Høyde, den lange etiketten vil øke breddedimensjonen
Egnet strømforsyning: 220v/50hz;
Totalvekt: 128 kg.

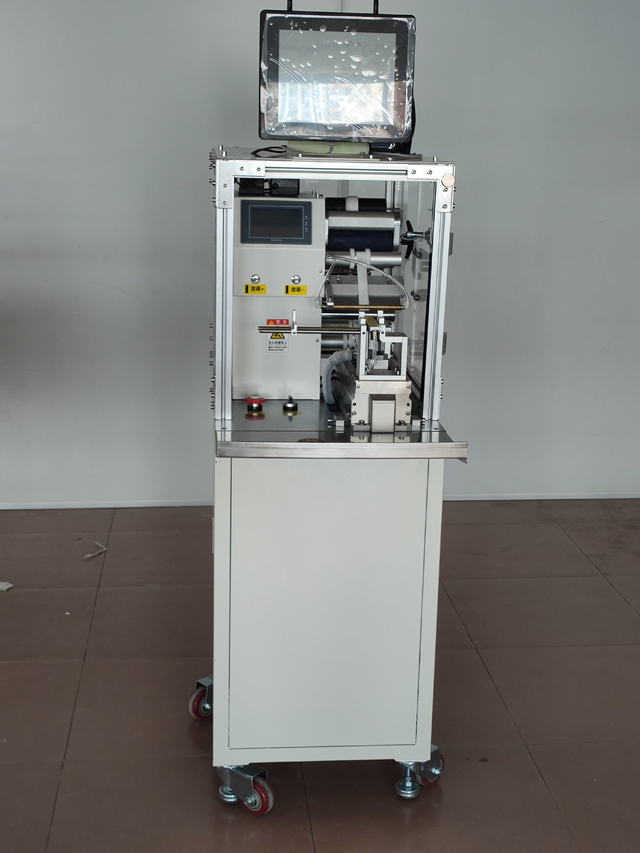

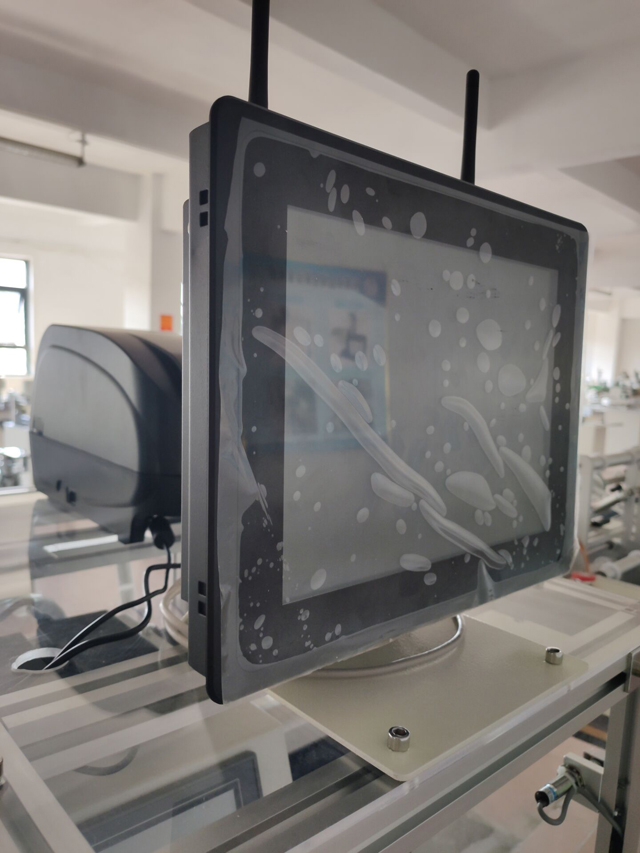

Qr-koder med sanntidsskriverdel

Standardmodellens tekniske parametere, andre spesielle krav og funksjoner, kan tilpasses.

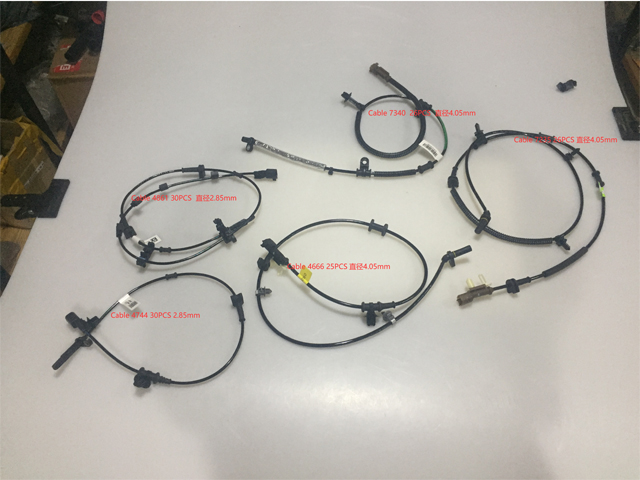

Gjelder for bretting av etiketter på alle typer ledninger og kabler, for eksempel strømledninger, perifere datamaskinkabler, elektroniske sensorkabler, hodetelefonkabler, kraftledninger, fiberoptiske linjer, kabellinjer, pipekabler, USB-kabler, kabler til faks/skrivere , osv.

Gjelder for et bredt utvalg produktstørrelser, lett å justere og erstatte forskjellige produkter.

Driftsprosess:

Kjerneprinsipp: Sensoren oppdager produktet som passerer, returnerer signal til merkekontrollsystemet, signal behandles via PLS-behandling, leverer etiketten til den forhåndsinnstilte produktposisjonen til riktig tid, når produktet strømmer gjennom dekkmekanismen, vil etikettene dekkes solid, merking handlingen er fullført.

Prosedyre: Sett på produkt -> Produktdeteksjon (automatisk) -> merking (automatisk) -> Tildekking (automatisk) -> samle merket produkt.

Funksjoner

Bredt spekter av applikasjoner, egnet for forskjellige spesifikasjoner;

Praktisk bruk, stort utvalg justering, merking på forskjellige spesifikasjonsprodukter.

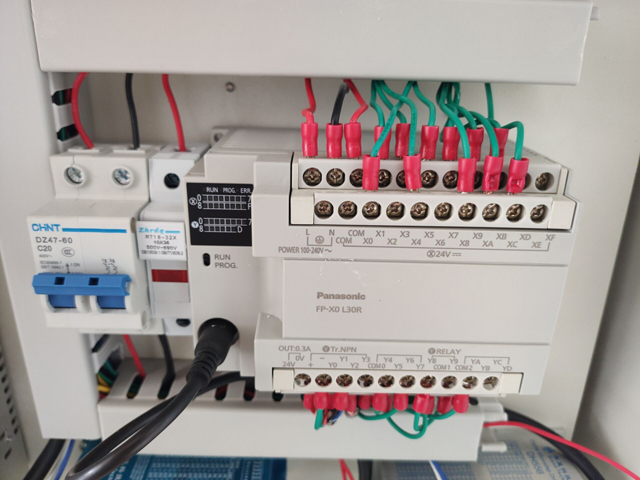

Høy stabilitet, avansert elektronisk kontrollsystem bestående av Panasonic PLC Tyskland-etikett elektrisk øye, støtteutstyr 7 × 24-timers drift;

Bruksområde:

Gjeldende etikett: selvklebende etikett/film, elektronisk overvåkingskode, strekkode og så videre.

Bruksområde: ledning og kabel, stor bredde, multispesifikasjoner, høypresisjons foldeetikettprodukter.

Gjeldende industri: Mye brukt i elektronikk, ledning, kabel og andre industrier.

Bruksområde: merking av ledninger, merking av perifer datamaskin, USB-kabel, etc.

Foldeenhet kan justeres, ikke-produktutvalg kan tilpasses i henhold til kundeprøver.

Hvordan betjene merkemaskinen?

Vennligst bekreft strømforsyningsspenningen (ac220v), lufttrykk 4-6kgf, og den eksterne strømforsyningen må ha pålitelig jording før bruk.

Strømforsyning.

Ikke blokker kjølehullet på chassiset.

Ikke-profesjonelle teknikere forbyr strengt åpning av chassiset.

Driftsområdet for kroppskontakt er strengt forbudt når utstyret brukes.

Når utstyret svikter, bør strømbryteren lukkes først og elektrifisert vedlikehold er strengt forbudt.

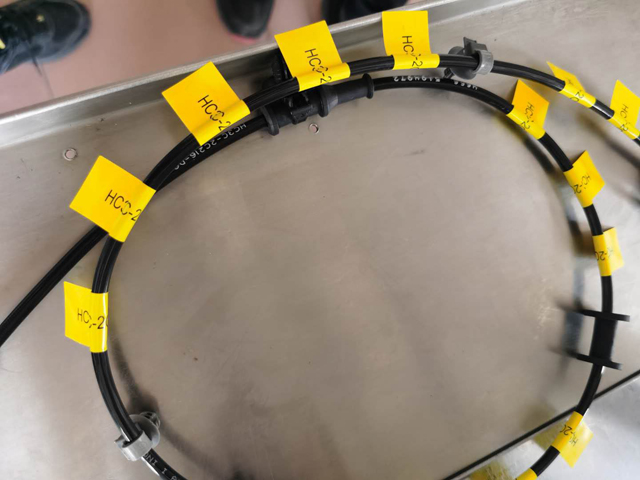

Maskinen brukes til bretting og merking av ledningsnettet og rundstangen.

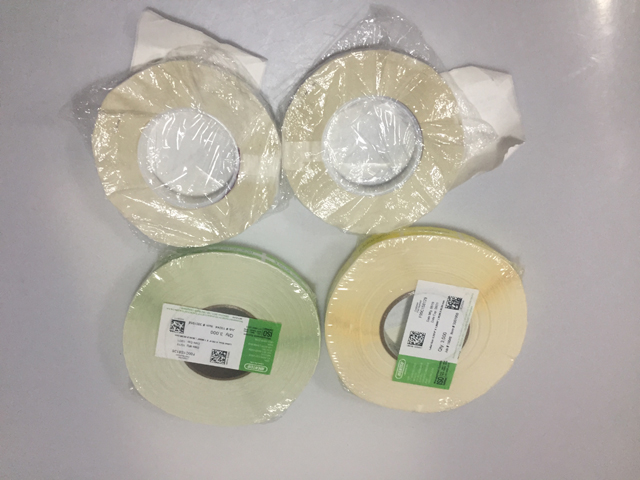

Gjeldende etikettparametere: innvendig diameter 76 mm på etikettrullen og ytre diameter max 240 mm; (andre spesifikasjoner bør fikses). Etikettmateriale: pvc, kjæledyr, klut, papir og så videre; etikettspesifikasjon: i henhold til den spesifikke maskinen

Merkingsnøyaktighet: = 0,2 mm;

Kapasitet: 1500 stk/t;

Ytre størrelse: 630*740*1040 mm (l*b*h);

Maskinvekt: ca 86 kg;

Gjeldende ledningsnett: i henhold til den spesifikke maskinen

Driftsbeskrivelse

Installasjon:

Flytter enheten til ønsket installasjonsposisjon.

Tråkket universalhjulbremsen og fikset universalhjulet for å gjøre det jevnt.

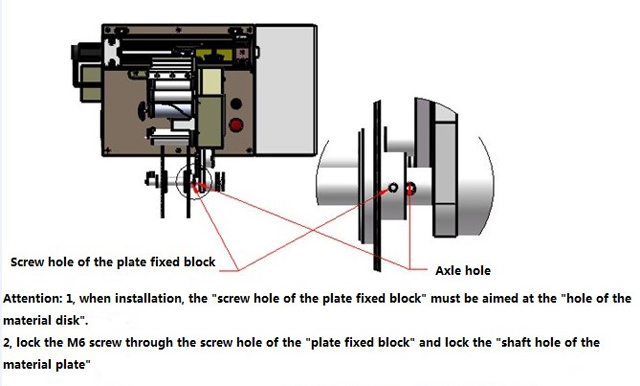

Etikettplateplate: ved montering må vi feste "skruehullet til skivefesteblokken" til "materialakselhullet", og skru m6-skruen gjennom skruehullet til materialfesteblokken og låse den inn i akselhullet til materialbrettet.

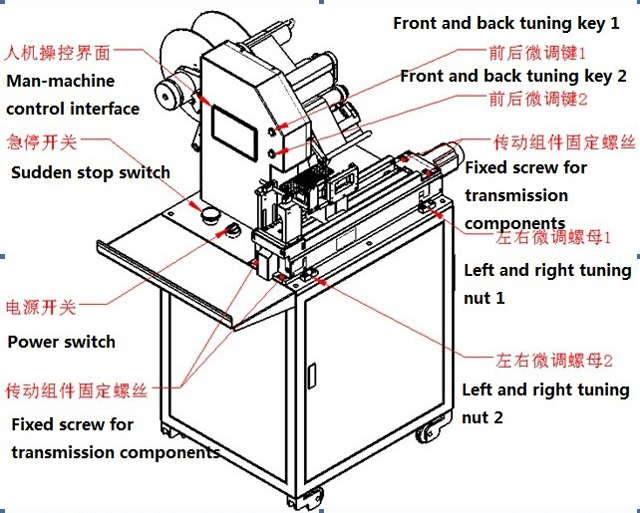

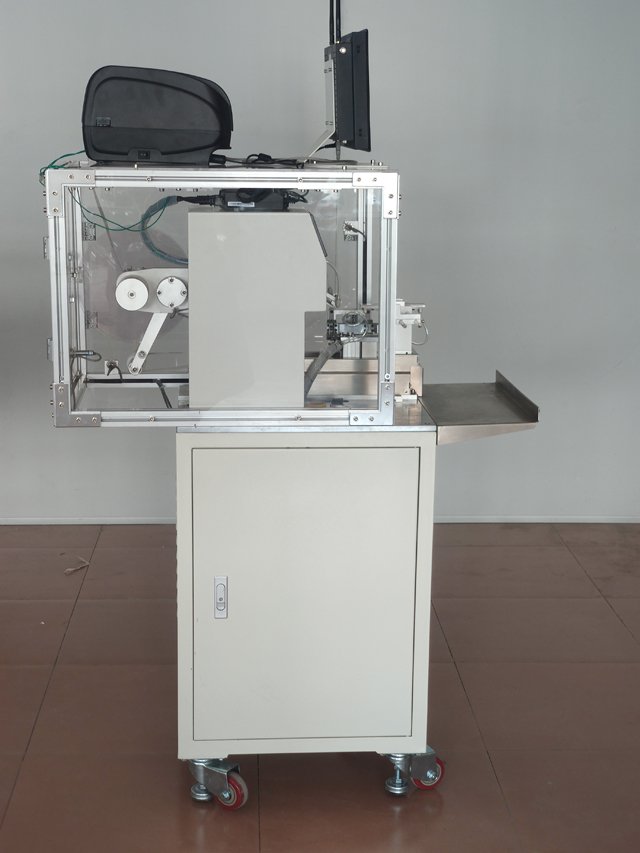

Utseende på utstyr, viktige deler og kontrollgrensesnitt mellom menneske og maskin

Viktige deler.

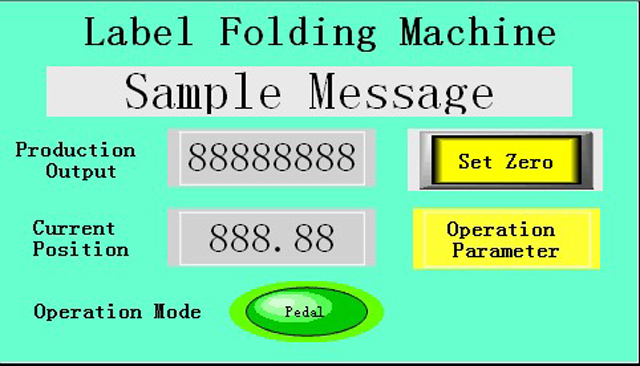

Hovedbilde.

Utgang: kapasitetstelling, trykk "utgang null"-tasten til null;

Gjeldende posisjon: sanntidsposisjonsavstandsvisningen av skyvemodusen til etikettoverføringsmodulen, enheten mm;

Driftsmodusen er "automatisk" og "fotbane" to typer.

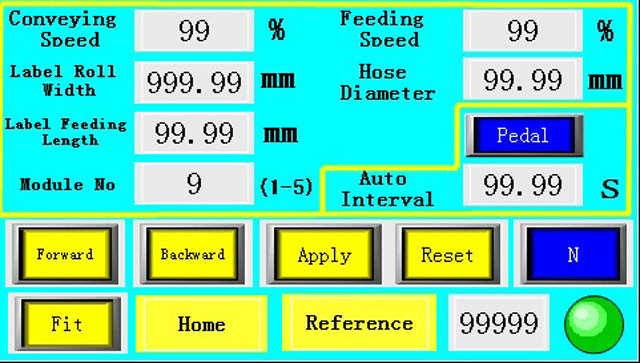

Brukerparametere

Standard korthastighet: hastigheten på indikatorkortets drift, justert i henhold til 0-100%.

Markeringshastighet: refererer til hastigheten på etiketten fjernet fra stripperplaten, justert med 0-100 %.

Bunnpapirbredde: bredden på etikettpapiret, enhet mm.

Tråddiameter: inngang med enkelt ledningsdiameter, flat ledning eller flertrådsinngang direkte for å bekjempe dobbel tykkelse, mm.

Merkelengde: kontroller lengden på etiketten fra stripperplaten, enhet mm.

Forover: trykk på "fremover"-tasten, tag-drivmodulen vil gli fremover, denne funksjonen kan justere avstanden til målposisjonen.

Tilbake: trykk på "tilbake"-tasten, tag-stasjonsmodulen vil gli tilbake til baksiden, denne funksjonen kan feilsøkes avstanden til posisjonen til merkepunktet.

Tilpasning: trykk på "tilpasning"-tasten, den rette luftplatesylinderen og ledningsnettplasseringsmodulen vil flytte de øvre og nedre bevegelige sylindrene. Denne funksjonen kan feilsøke avstanden mellom ledningsnettet og vakuumplateklemmen.

Tilbakestill: snu toppteksten tilbake til null etter tilbakestillingsknappen.

Elektrisitet: etter utskifting av de forskjellige spesifikasjonene til etikettgrunnpapiret, trykk lenge på de elektriske tastene for å la systemet automatisk lære etiketter og bunnpapirpenetrering.

Driftsmetode:

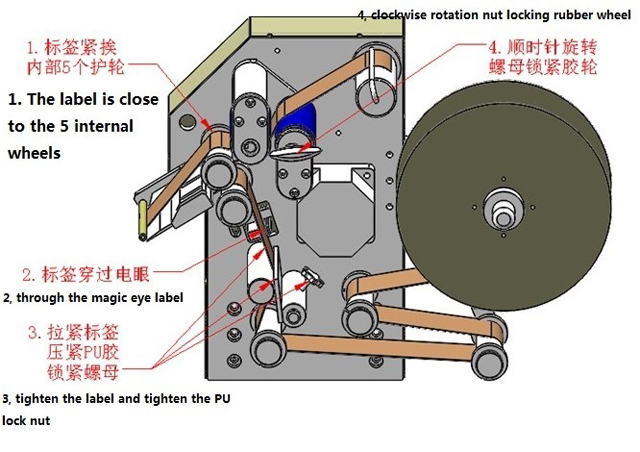

Etikett er installert, og etiketten er installert som nedenfor på strippermodulen.

Vri strømbryteren med klokken og slå på strømmen. Trykk på stopp-tasten og roter med klokken.

Bytte og justere maskin

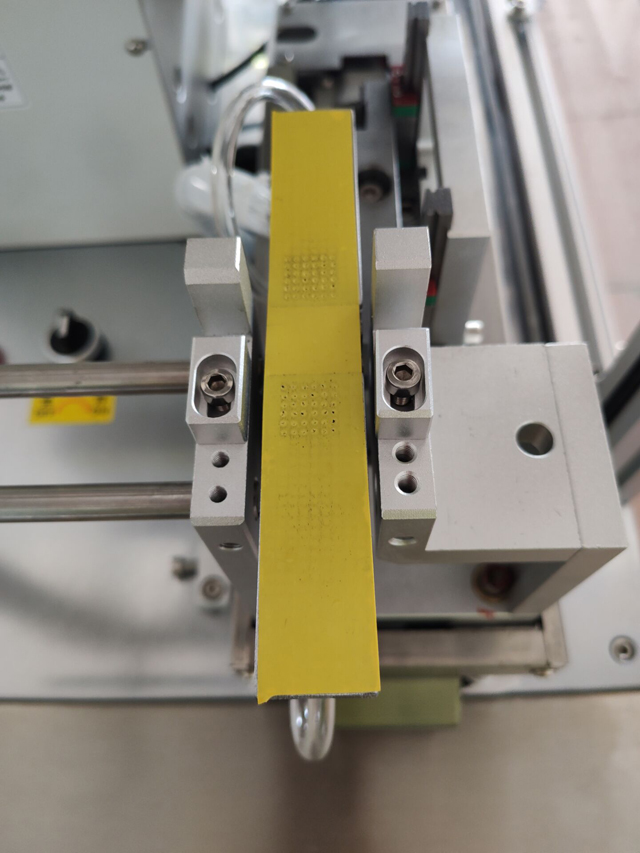

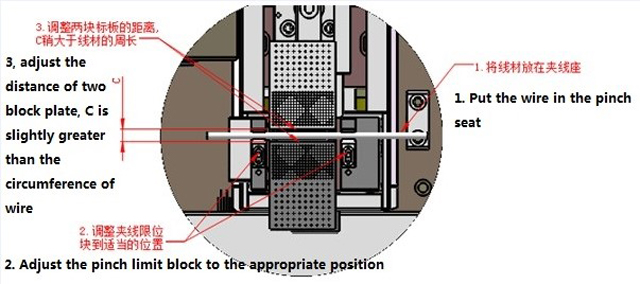

I henhold til diameteren på ledningen, justeringen, tilkoblingssetet, avstanden mellom platene, for eksempel følgende figur

Legg inn bredden på bunnpapiret i bredden på bunnpapiret i figur 3, og diameteren på ledningen legges inn til diameteren på ledningen.

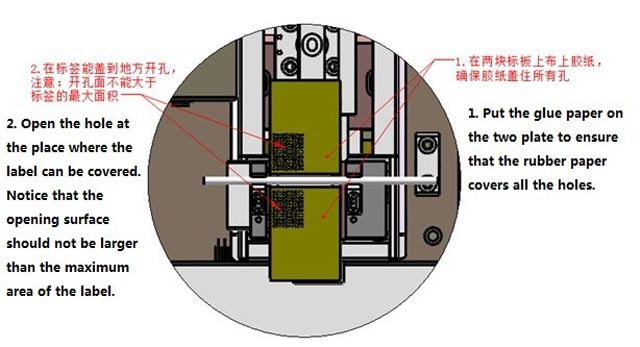

Selvklebende tape og åpninger

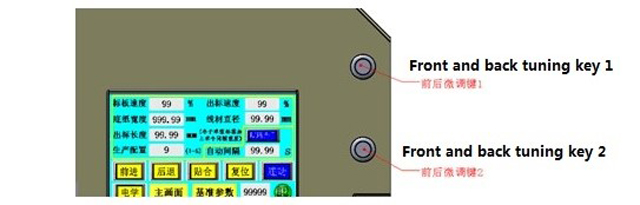

I produksjonsprosessen, hvis etiketten ikke er justert før og etter etiketten, kan den justeres direkte i kolonnen "bunnpapirbredde". Kan også flytte "front og bak tonetast "1" foran og bak micro tune key 2" justering, hvert trekk for å endre 0,1 mm.

Merk venstre og høyre justeringsmaskin

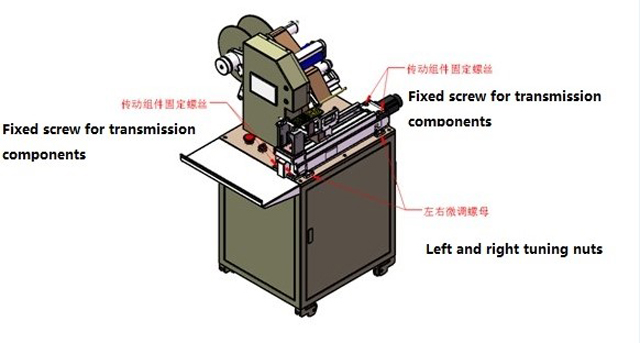

Hvis etikettene er brettet, hvis venstre og høyre side ikke er på linje, må de fire transmisjonskomponentene løsnes løst, deretter bør venstre og høyre trimmemutre justeres i henhold til avviksretningen og graden av etikettene. Til slutt må de fire transmisjonskomponentene låses.

Vedlikehold og vedlikehold

Forby strengt trykk, vennligst hold rent når som helst.

For å smøre maskinen i tide. Den aktive posisjonen til standardplaten legges til en gang i måneden. Hvis det er en smøreoljetiming, sjekk separatorkoppen, hvis ikke rettidig supplement.

Tre måneder for å kontrollere slitasjen på synkronbeltet ved de ulike delene av maskinen
