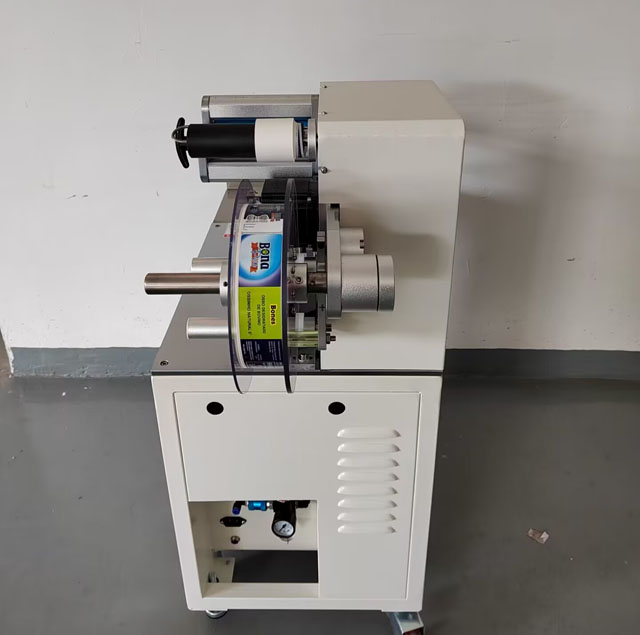

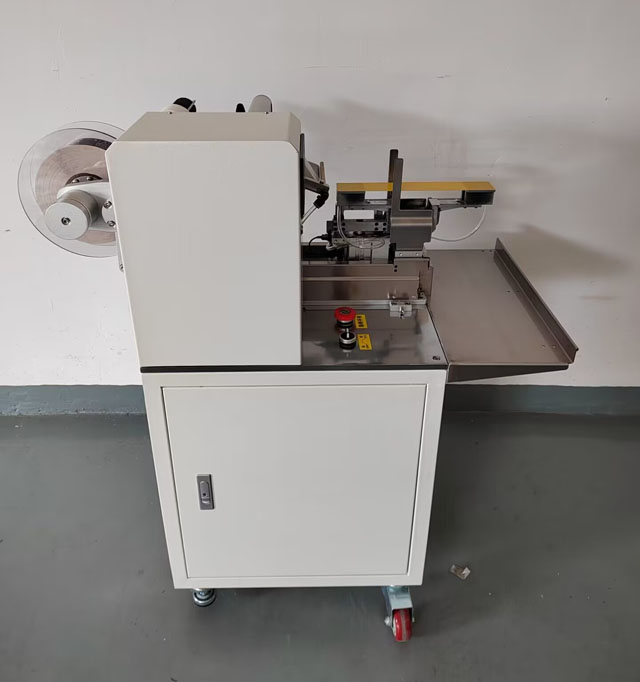

Semi-automatisk flagg-etikettapplikator for hundebens kjæledyrforpakning

• Denne maskinen brukes til å brette merking av ledningsnett og runde stenger samt hundebein Dyreprodukter rør etc;
• Gjeldende etikettparametere: indre diameter på etikettspolen 76 mm, ytre diameter Maks 240 mm; (Andre spesifikasjoner må tilpasses),
• Etikettmateriale: PVC, PET, klut, papir, etc;
• Etikettspesifikasjon: i henhold til den spesifikke maskinen.
• Merkingsnøyaktighet: ± ≤ 0,2 mm;
• Kapasitet: 1500 Stk/H;
• Lufttrykk :0,4-0,6Mpa Luftforbruk 0,15m3/min
• Strømforsyning 220V/50-60HZ/Enfaset (amerikansk standard kan tilpasses)
• Totaldimensjon: 630 * 740 * 1040 mm (L * B * H);
• Maskinvekt: ca 86KG;

Semi-automatisk flagg sammenleggbar merkemaskin ("Flagg" er et begrep som brukes av industrien for å betegne et merkesignal som vekker oppmerksomhet som varsler forbrukere om å lese etiketten nøye på grunn av betydelig ny informasjon).

En flaggetikett er ideell produktløsning for å identifisere produkter og skille dem fra hverandre. Hvis du har mange lignende produkter som ser like ut, kan flaggetiketten tilby deg en måte å identifisere dem på. For eksempel datamaskinkabler bruker denne typen etiketter mye. Men flaggetiketten er også vanlig i smykker. Her merker butikkene individuelle ringer, armbånd og halskjeder med flaggetikett.

Med en flaggetikett kan du på en enkel, men effektiv måte identifisere formålet med et produkt (VGA av HDMI-kabel). Navneflaggetiketten stammer fra til "flaggelementet" som er opprettet på grunn av bruken av etiketten. Flaggetiketter er produsert på robust materiale og er plassert rundt et bestemt produkt.

Ved siden av å organisere produktene dine gir en flaggetikett også produktet ditt mer visuell appell. På den måten skiller du deg ut fra konkurrentene og har ekstra plass til produktinformasjonen din.

Bruk flaggetiketter til funksjonelle så vel som kommersielle formål.

Først av alt, tusen takk for at du valgte vårt produkt - semi-automatisk flaggbrettingsmaskin. For å gi full oversikt over funksjonene til dette produktet og sikre din sikkerhet og interesser, vennligst les denne håndboken nøye før installasjon.

Sikkerhetsforholdsregler ved bruk av den halvautomatiske klistremerkeetiketten:

• Før du slår på, bekreft at strømforsyningsspenningen (AC220V), lufttrykket 4-6 kg, og den eksterne strømforsyningen må være pålitelig jordet.
• Ikke blokker kjølehullet på dekselet.
• Ikke-profesjonelle teknikere har forbud mot å åpne saken.
• Det er strengt forbudt å berøre handlingsområdet når utstyret er i drift.
• I tilfelle utstyrsfeil, slå av strømbryteren først, og strømførende vedlikehold er strengt forbudt.

Ytelse og parametere for semiautomatisk flaggtype-etiketteringsmaskin:

• Denne maskinen brukes til bretting og merking av ledningsnett og runde stenger samt hundebeintyggeprodukter for Pet;
• Gjeldende etikettparametere: indre diameter på etikettspolen 76 mm, ytre diameter Max240 mm; (Andre spesifikasjoner må tilpasses),
• Etikettmateriale: PVC, PET, klut, papir, etc;
• Etikettspesifikasjon: i henhold til den spesifikke maskinen.
• Merkingsnøyaktighet: ± ≤ 0,2 mm;
• Kapasitet: 1500 Stk/H;
• Totaldimensjon: 630 * 740 * 1040 mm (L * B * H);
• Maskinvekt: ca 86KG;
• Gjeldende type: i henhold til den spesifikke modellen.

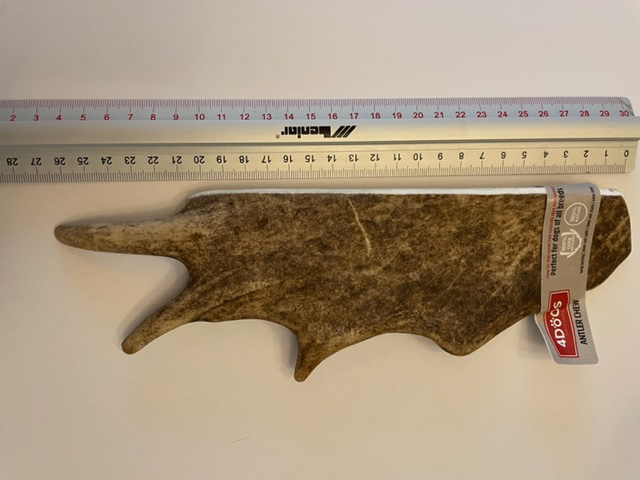

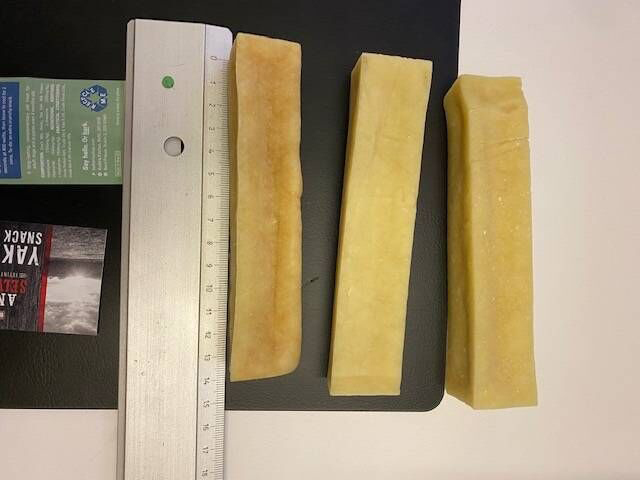

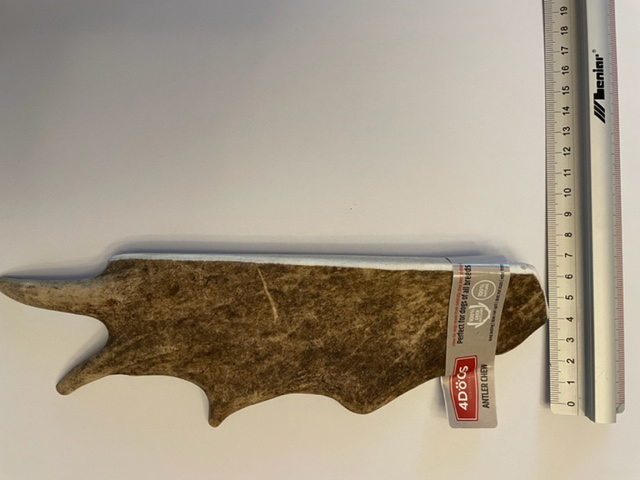

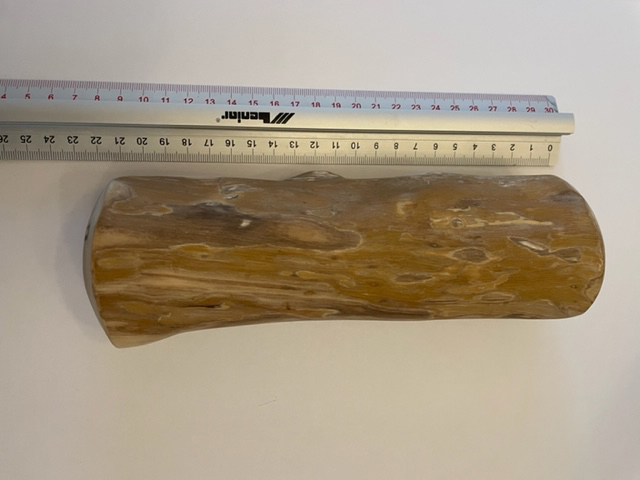

Hundebeinprøver:

Bruksanvisning på halvautomatisk merkemaskin:

Installasjon:

1. Flytt utstyret til ønsket installasjonsposisjon.
2. Trykk på universalhjulbremsen og fest universalhjulet for å gjøre det stabilt.

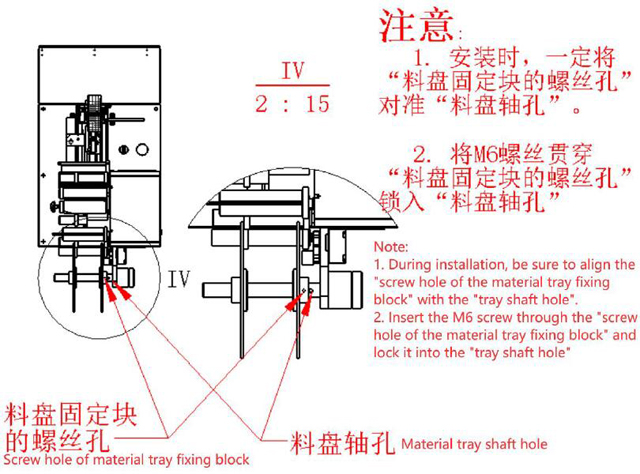

3. Montering av etikettplate: under installasjonen, sørg for å justere "skruehullet på magasinfesteblokken" med "brettakselhullet", og lås M6-skruen gjennom "skruehullet på magasinfesteblokken" inn i "brettakselhullet" "

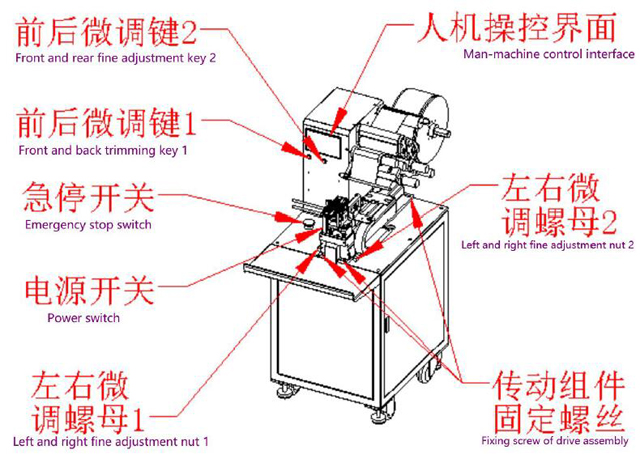

Utseende på utstyr, viktige deler og kontrollgrensesnitt mellom menneske og maskin

Viktige deler.

Hovedskjerm.

• Batch mengde: Når den faktiske produksjonen er større enn eller lik den planlagte produksjonen, slutter utstyret å fungere.
• Antall: Utgangstellingen kan tilbakestilles ved å trykke på "Sett null"-tasten.
• Merking har blitt låst opp (merking startet)/låst (merking suspendert):
• Etter å ha stoppet merking for en viss tid ("selvlåsing" i "manuell kontroll"-skjermen kan stille inn tiden, enheten er "sekunder"), vil systemet automatisk låse (merking suspendert), og trykke på denne knappen for å låse opp.

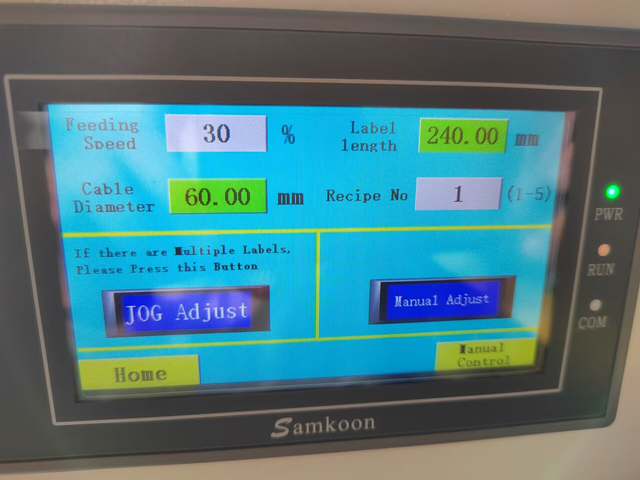

Parametere.

• Matehastighet: A. Det refererer til hastigheten på etikettstripping fra strippeplaten, justert med 0-100 %.
• Etikettlengde: Lengden på en enkelt etikett, i mm.
• Oppskrift nr: Fem grupper kan reserveres.
• Jogg: Klikk på denne tasten, og systemet vil automatisk ut etiketten én gang.
• Langt trykk og etikett ut: trykk og hold denne tasten til "OK" vises, og etikettlengden beregnes automatisk én gang.

Manuell kontroll

• Etikettmottaksforsinkelse: tiden det tar å pause etter at etiketten er ferdig og den etikettabsorberende platen er åpnet.
• Hastighet på etikettplaten: hastigheten til indikatorhodet som mottar etiketten, justert med 0-100 %.
• Etikettlengde: kontroller lengden på etikettavskalling fra etikettplaten, i mm.
• Nåværende posisjon: sanntidsposisjonsavstandsvisning av etikettoverføringsmodul som skyves, enhet: mm;
• Forsinket merking: Etter at induksjonsbryteren er utløst av ledningen, vil merkingen bli forsinket.
• Selvlåsende: angi hvor lenge den skal låses automatisk etter at etiketten er stoppet.
• Fremover: trykk på "Forover"-tasten, etikettstasjonsmodulen vil gli fremover, og denne funksjonen kan justere avstanden til merkets mottaksposisjon.
• Tilbake: trykk på "Tilbake"-tasten, etikettstasjonsmodulen vil gli bakover, og denne funksjonen kan justere avstanden til den opprinnelige posisjonen til etiketten.
• Tilbakestill: trykk på tilbakestillingstasten for å sette etiketthodet tilbake til null.
• Rørblåsing: Klikk på denne tasten for å blåse luften gjennom røret.
• Standardsug: Klikk på denne tasten for å aspirere standardplaten.
• Tilpasning: trykk på "fit"-tasten, og luftsylinderen som er klemt fast av den rette blanke platen og de øvre og nedre bevegelige sylindrene til ledningsnettplasseringsmodulen vil bevege seg,
• Etikettblåsing: Klikk på denne tasten for å aspirere etikettplaten for blåsing.
• Merk ut: trykk og hold denne tasten for å merke ut.
• Seriehandling/enkelthandling: seriehandling refererer til fullføringen av en produksjonssyklus hver gang den utløses, og enkelthandling refererer til fullføringen av en enkelt handling hver gang den utløses.

Driftsmetode:

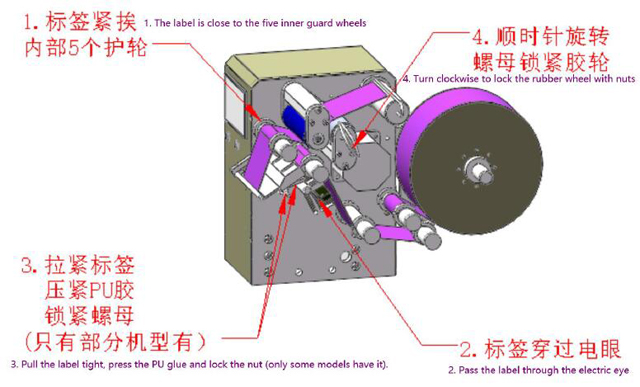

For montering av etikett, installer etiketten på etikettfjerningsmodulen som vist i figuren nedenfor.

Start opp

Vri strømbryteren med klokken for å slå på strømmen. Trykk på nødstopptasten og vri den med klokken for å tilbakestille.

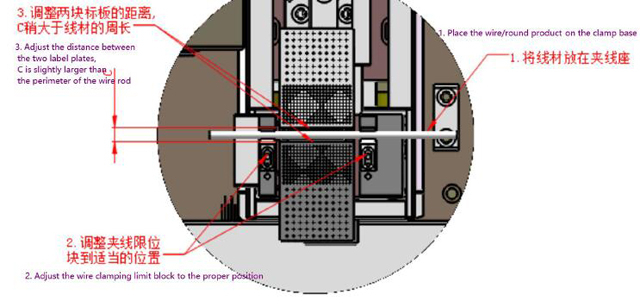

Linjeskifte og maskinjustering

I henhold til diameteren på ledningen, juster avstanden mellom ledningsbasen og brettet som vist i figuren nedenfor

Skriv inn bredden på støttepapiret og diameteren på tråden i breddekolonnen på støttepapiret i figur 3.

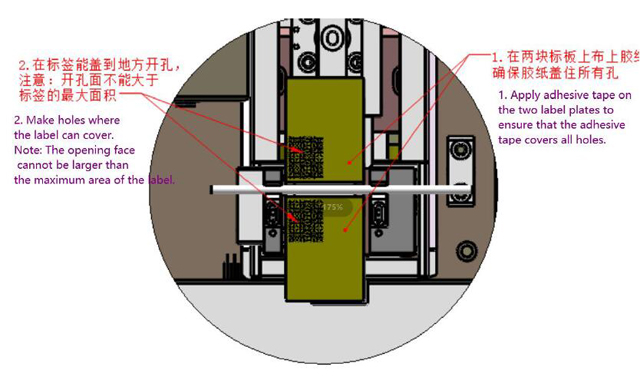

Påfør tape og lag hull

Foran og baksiden av etiketten er ikke på linje

I produksjonsprosessen, hvis etiketten ikke er justert foran og bak, kan du justere den direkte i kolonnen "Bundne papirbredde", Du kan også klikke på "finjusteringstast foran og bak" og "finjustering foran og bak" justeringstast 2" for å justere, og endre 0,1 mm hver gang du klikker.

Etikett venstre og høyre er ikke justert

Hvis venstre og høyre side av etiketten ikke er på linje etter at etiketten er brettet i to, løsner du først de fire festeskruene til drivenheten, og juster deretter venstre og høyre finjusteringsmutre i henhold til avviksretningen og graden av etiketten , og lås til slutt de fire festeskruene til drivenheten.

Vedlikehold av flaggtypeetiketter Applikatorutstyr:

• Kraftig trykk er strengt forbudt, vennligst hold rent når som helst;
• Smør og vedlikehold maskinen i henhold til tidsplanen;
• Tilsett smøreolje til den bevegelige posisjonen til etikettplaten en gang i måneden
• Sjekk regelmessig om det er smøreolje i oljekoppen til olje-vann-utskilleren. Hvis ikke, fyll den på i tide.
• Kontroller slitasjen på synkronbeltet i alle deler av maskinen hver tredje måned
