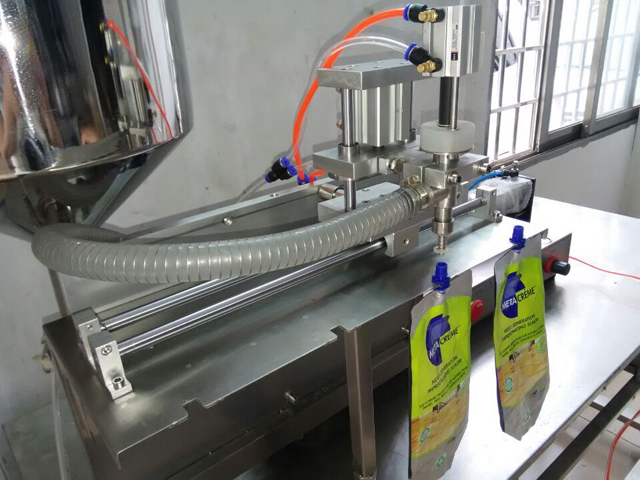

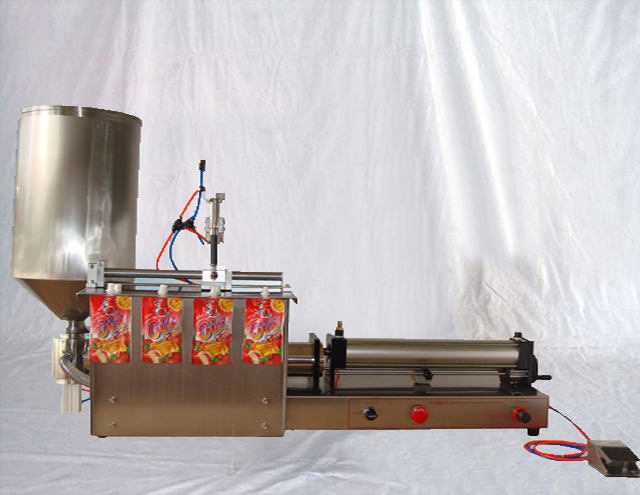

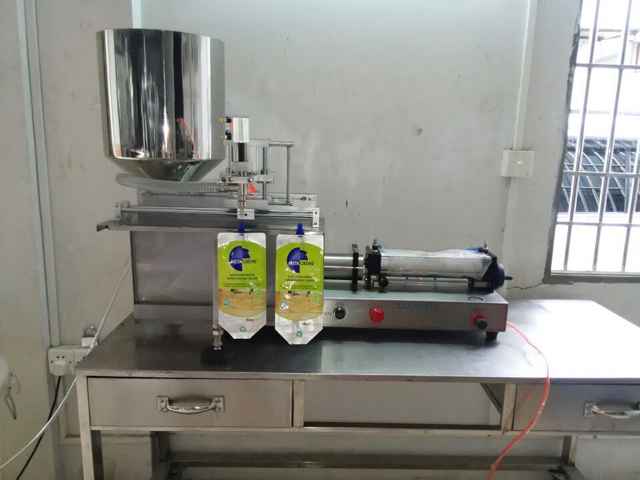

Halvautomatisk pneumatisk tutpose Pre-laget poser fyllemaskin

Modell: VK-SPF
Spenning: 220/110V 50/60Hz
Effekt: 27W
Nominell trykk: 0,4-0,6 Mpa
Fyllingshastighet: 20-35 flasker / min / hode
Fyllingspresisjon: ≦ ± 1 %
Fyllingsområde: 100-1000ml
Overdimensjon: 160cm*44cm*37cm
Nettovekt: 50 kg;
Bruttovekt: 65 kg

Denne halvautomatiske fyllemaskinen av stempeltype basert på referansen til utenlandske lignende produkter, er en ny design som har lagt til noen ekstra funksjoner. det gjør en enkel jobb og praktisk for betjening, nøyaktighetsfeil, justering av fyllevolum, maskinrengjøring og vedlikehold.

Utformingen av denne pneumatiske fyllemaskinen tar i bruk de pneumatiske komponentene i stedet for den elektriske kontrollkretsen, så den er egnet for bruk i miljøet med eksplosjonssikre krav.

Valg av maskinmodell

Valget av maskinmodell er opptatt av kravene til maksimalt fyllingsvolum.

Grunnleggende parameter

Modell: VK-SPF
Spenning: 220/110V 50/60Hz
Effekt: 27W
Nominell trykk: 0,4-0,6 Mpa
Fyllingshastighet: 20-35 flasker / min / hode
Fyllingspresisjon: ≦ ± 1 %
Fyllingsområde: 100-1000ml
Overdimensjon: 160cm*44cm*37cm
Nettovekt: 50 kg;
Bruttovekt: 65 kg

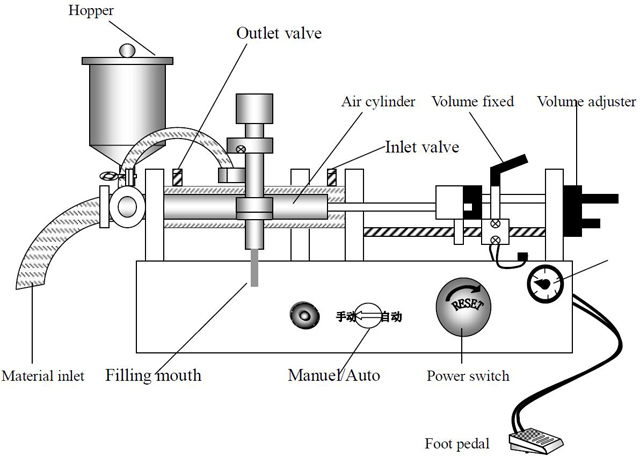

Maskinarbeidsprinsipp

Ved å skyve og trekke luftsylinderen, driver den sylinderstempelet i frem- og tilbakegående bevegelse, noe som får materialsylinderen til å generere undertrykket.

Når sylinderen skyves fremover, trekker den stempelet bakover, og inne i materialsylinderen absorberer undertrykket materialet inn i innløpsrøret fra materialbeholderen.

Når sylinderen trekker seg tilbake, den skyver stemplet fremover, vil materialet absorberes til påfyllingsmunnen fra røret, deretter fylles det til de tomme flaskene. (påfyllingshodet åpnes og lukkes automatisk når materialet absorberes inn og ut)

Denne fyllemaskinen av stempeltypen er en enkelt, enkel mekanisk handling for hver fylling, så den har høy fyllingsnøyaktighet og stabilitet for standardbeholdere.

Funksjoner på pneumatisk fyllemaskin semiautomatisk

Maskinen bruker trykkluften til å kontrollere, den har høy sikkerhet spesielt egnet for bruk under eksplosjonssikre kravene.
Det vil ikke generere statisk elektrisitet og hampelektrisitetsfenomen; maskinen trenger ikke koble til jordingsledningen.
På grunn av det pneumatiske kontrollerende og faste fyllevolumet er fyllevolumet derfor karakteristisk med høy presisjon, som kan kontrolleres innenfor 0,3 %. (dette er basert på maksimalt fyllvolum)
Ved nødstopp trenger du bare å slå av den pneumatiske bryteren, stempelet trekkes automatisk tilbake til startposisjonen, og maskinen vil slutte å fylle.

Inspeksjons- og driftssekvensen før maskinen startes

Ta en inspeksjon før du starter maskinen, dette kan unngå mekanisk feil eller personskadeulykke.

Inspeksjon og drift:

Klemmehåndtaket foran og bak, klemmer det fast eller ikke?
Treterminalklemmen til innløpet og utløpet, er den fast eller ikke?
Påfyllingshodet og dets horisontale, vertikale spak, er det fastklemt?
Koble til luftkompressormaskinen, trykket er mindre enn 8㎏/c㎡, trykkjusteringen er ca. 4-5 ㎏/c㎡.
Slå på lufttilførselsbryteren.

(Merk: det er strengt forbudt å arbeide lenge uten fyllmateriale)

Justering av fyllevolum

Justeringen av fyllingsvolum avhenger av fyllmaterialene, væske (ml) eller vekt (g), fordi andelen materialer er forskjellig, og også måledataene er forskjellige. Så, for å stille inn et nødvendig presisjonsfyllingsvolum, må du justere volumjusteringen.

Operasjonsdetaljer:

Generell justering: For et tilfredsstillende påfyllingsvolum, vennligst juster justeringsskruens gassbryter, flytt posisjonen til venstre eller høyre.
Bruk et målebeger eller elektronisk vekt for å kontrollere at fyllevolumet er nøyaktig.(merk: fyllmaterialet som absorberes inne i sylinderen må være fullt)
Hvis det er noen fyllingsfeil, må du justere volumjusteringen, flytte den fremover for å redusere fyllingsvolum, og bakover øker volumet.
For nødvendig fyllevolum og presisjon, gjør gjentatte justeringer til fyllevolumet er standard.

Justering av fyllehastighet

Fyllingshastigheten bestemmes av følgende seks faktorer:

Absorberingshastigheten til fyllmaterialene avhenger av materialets viskositet og lengden på det absorberende røret.
Fyllingshastigheten avhenger av diameterstørrelsen på fyllehodet, jo større diameter, jo raskere fyllingshastighet.
Skumningsgraden til fyllmaterialene, hvis skumningsgraden er høyere, bør fyllingshastigheten reduseres.
Fyllingsvolum, mer fyllingsvolum saktere.
Fyllingsvolumpresisjon, høy nøyaktighet og fyllingshastighet bør justeres sakte.
Ventilkontrolleren for lufttrykket.

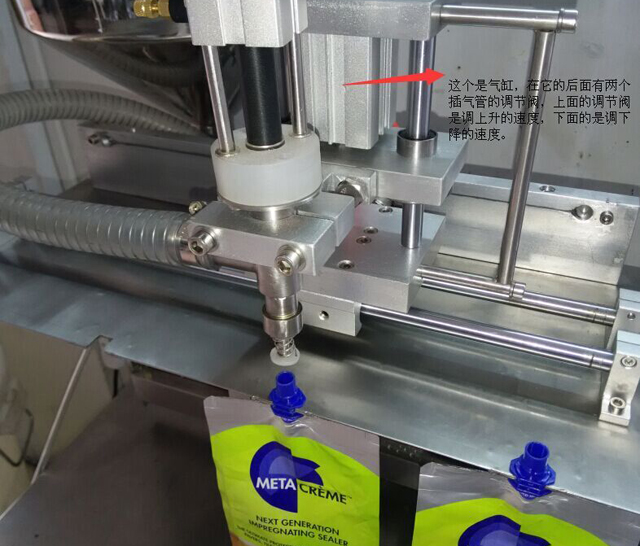

Ventiljusteringsoperasjon:

Løsne mutteren til hastighetsreguleringsventilen
Vri det fremre ventilhåndtaket med klokken, hastigheten på sylinderen gå fremover sakte ned, også hastigheten til materialene som absorberer vil avta.
Vri det fremre ventilhåndtaket ved å rotere mot klokken, hastigheten på sylinderen fremover blir raskere, også hastigheten til materialene som absorberer vil bli raskere.
Vri bakventilhåndtaket med klokken, hastigheten på sylinderen gå fremover sakte ned, også hastigheten på materialene som absorberer vil avta.
Vri bakventilhåndtaket ved å rotere mot klokken, hastigheten på sylinderen fremover blir raskere, også hastigheten på materialene som absorberer vil bli raskere.

Justering av fyllingsnøyaktighet

Grunnen til at maskinen har fyllefeilen er fordi den har så mange påvirkningsfaktorer, som fyllevolum, fyllehastighet og hastighet på ventilbryteren. Hastigheten på ventilbryteren påvirkes av viskositeten til fyllmaterialene, den større viskositeten samt den lavere hastigheten. Justeringen er enkel ved å justere hovedventilens fjærtrykk, og hastigheten vil akselereres med mer og mer trykk.

Justeringene av fjærtrykket for måling og fylling avhenger av operatørens personellerfaring.

Maskinrengjøring og vedlikehold

Før du rengjør påfyllingsmaskinen, bør den rydde opp i materialene inne i maskinen, og deretter hell den myke rengjøringsvæsken i materialbeholderen; Det anbefales å bruke det varme vannet og om nødvendig kan såpevann, alkohol eller annen rengjøringsvæske velges. Når du gjør rengjøringen, sørg for at det ikke er noen lekkasje fra skivene på fyllingsdelene. Slå på maskinen, la maskinen fylles på en sirkulert måte, til rengjøringen er ferdig. Rengjøringsdelene inkluderer sylinderstempel, stempelhode, skiver, enveisventil, påfyllingshode og materialbeholder etc. Hvis det er skadet en for alle tetningsskivene, bør den skiftes.

Advarsel

Før rengjøringsjobben, sørg for at trykkluften er av.

Det er forbudt å bruke organiske løsemidler til rengjøringen, som bensin, benzen, etylen, natriumhypokloritt etc.

Etter at rengjøringsjobben er fullført, vennligst vent og sørg for at alle rengjøringsdelene er tørre uten vann og fremmedlegemer i skjøter og rør, og installer deretter maskinen.

Løsninger for vanlige problemer

Vanlige problemer	Løsninger
Stempelet kan ikke bevege seg	Sørg for at lufttrykket er på.
	Sørg for at lufttrykkventilen er på.
	Få luftkildebryteren til å være på, ikke noe trykk på den pneumatiske ventilen.
	Lufttrykket er 4-5㎏/c㎡
	Kontroller at ventilen er riktig installert.
	Pass på at stempelhodet ikke er klebrig og spratt opp.
	Pass på at ingen skadet bryter av lufttrykket.
Fyllingspresisjonen er feil	Jo større viskositet fyllmateriale, fyllingshastigheten bør reduseres.
	Sørg for at det er nok materiale inne i beholderen og materialtanken.
	Sørg for at materialbeholderen og volumbryteren er godt festet.
Materialoverløp fra materialsylinderen	Sjekk tetningsskiven, hvis den er skadet, bytt til den nye.
	Hvis materialet er tynt, bruk to tetningsskiver.
Absorberrør ikke absorberende	Sørg for at absorberingssylinderen er riktig installert.
	Sørg for at røret er tett knyttet.
	Sørg for at sugerørhodet er inne i materialtanken.
Fyllet renner ut av flaskene	Pass på at volumbryteren ikke er skadet og skiftende, påfyllingsmunningen må lene seg til flaskemunningen og luftventiljusteringen skal la fyllingen jevnt.
