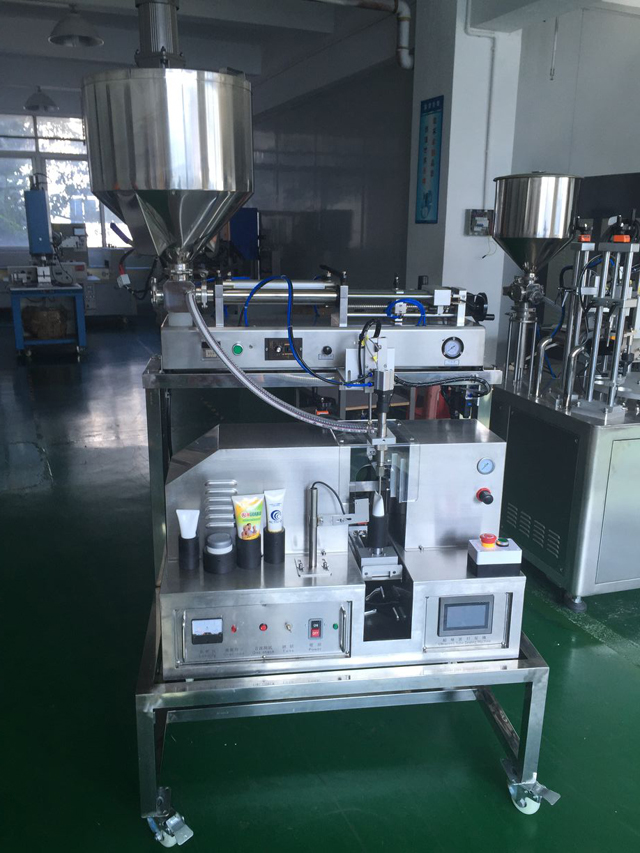

Semiautomatisk rørfyllingsmaskin med ultralydforseglingsutstyr

• Modell: VK-TFS-002U
• Strømforsyning: 220V/50HZ/Enfaset
• Effekt: 1500w
• Frekvens: 20Khz
• Rørlengde: 40-280mm
• Rørdiameter: 10-80mm
• Fyllingsvolum: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (valgfritt)
• Størrelse: 735*670*1300mm
• Vekt: 130 kg

Se video

Funksjon og applikasjon

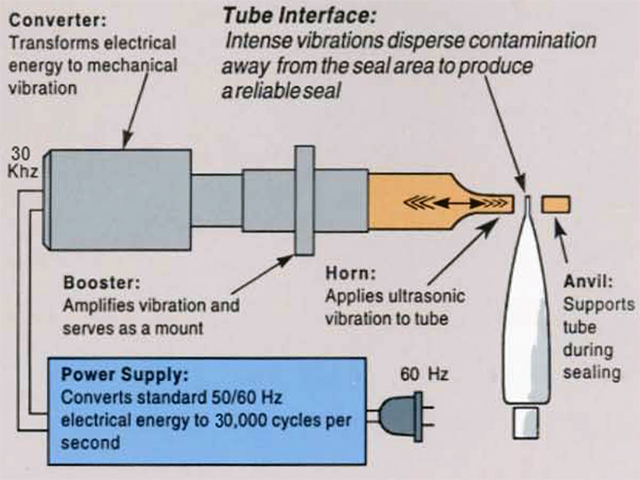

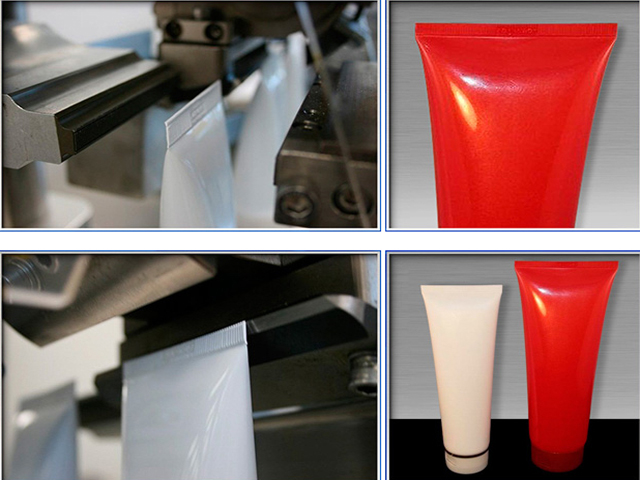

Bruk ultralyd for å sveise hale av myk plastrør. Trenger ikke lim eller fyllstoff eller løsemiddel ved sveising, ikke forbruk store mengder varme, og enkel å betjene, høy sveisehastighet, høy effektivitet.

Denne maskinen er mye brukt i tannkrem, kosmetikk, medisinsk produkt, mat og industrielle tuber etc.

Hovedparametere

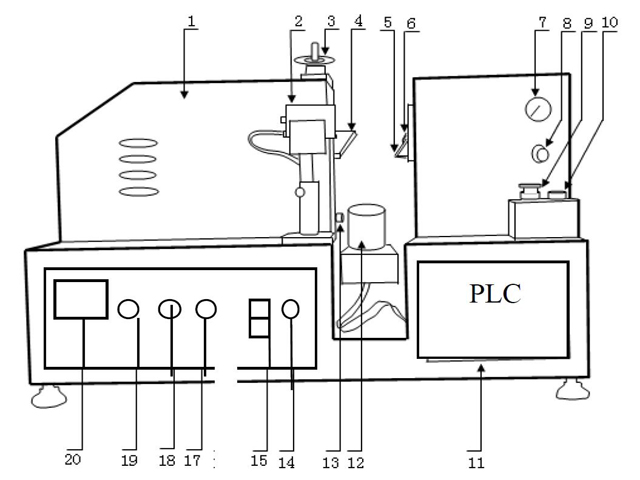

Forseglingsmaskinoppsett

1. Hoveddel
2. Sensor
3. Høydejustering av rør
4. Frontform
5. Bakform
6. Kutter
7. Gasstrykkmåler
8. Gasstrykkjustering
9. Nødknapp
10. Start-knapp
11. PLC
12. Holder
13. Formspaltejustering
14. Strømlampe
15. Strømbryter
16. Melodi
17. OSC-sjekk
18. Overbelastningslampe
19. Lastemåler

(Bemerkning: Vennligst sjekk frontformskruen hvis den har sterk lås, som redd når transporten og skruen er løs)

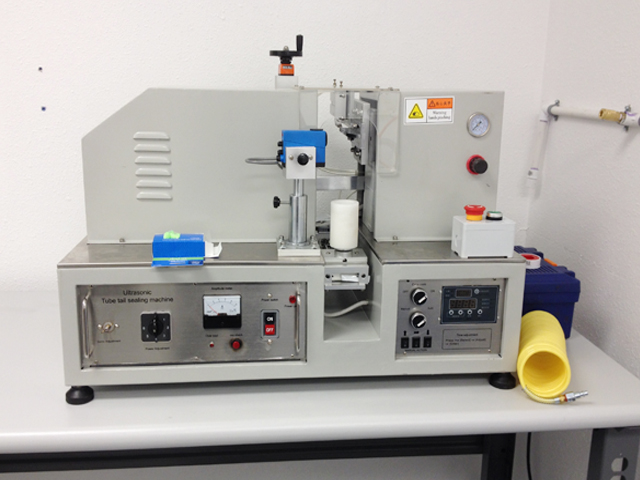

Forseglingsdel

• Motorstart: dette er for å kontrollere rørholderen i gang
• Matesylinderstart: dette er for å kontrollere slangeholdermatingen
• Ultralydsylinderstart: dette er for å kontrollere opp- og ned-formen som fungerer.
• Trimmesylinderstart: dette er for å kontrollere kutteren
• Fyllsylinder: Dette er for å kontrollere påfyllingshodets sylinderstjerne eller stopp ved manuell
• Fyllestart: Dette er for å kontrollere fyllestjernen eller stopp ved manuell
• Ultralydstart: Dette er for å kontrollere frekvensen, dette er det samme som "18. OSC-sjekk"
• Tube Orientation on: dette er for å kontrollere Sense av/på
• Tidsinnstilling: Dette er for justering av forsinkelsestid/sveisetid/holdetid
• Forsinkelsestid: 0,80
• Sveisetid: Tube Dia 20, tiden vil omtrent: 0,20, Tube Dia 30, tiden vil være omtrent 0,40, Tube Dia 40, tiden vil være omtrent 0,50, Tube Dia 50, tiden vil være omtrent 0,7
• Holdetid: 0,35

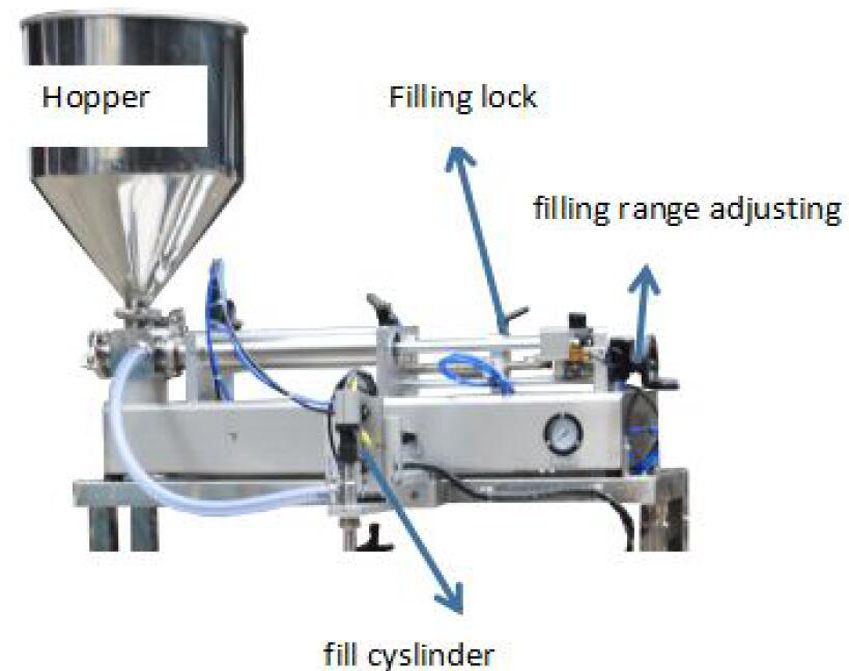

Fyllingsdel

Driftsprosess

1. Koble til strøm og trykkluft riktig (foreslå 0,5 MPa).
2. Trykk på strømbryteren
3. Trykk på 'OSC check'-knappen og still inn 'Tune-knapp' samtidig, vennligst bruk skruen på Tune-knappen, du kan dreie til venstre eller høyre, mens du finner minimum av 'Signal light' (det vil være omtrent lavt enn 1A ) fast 'Frekvensjustering'. (ikke trykk 'OSC check' kontinuerlig, trykk på den med jevne mellomrom)
4. Sett røret på holderen.
5. Trykk 'Ultrasonisk sylinderstart', frontformen og bakformen lukkes. sett 'Moulds gap adjustment', la to former bare berøre og ingen mellomrom. Trykk på 'Kutterkontroll' og bekreft at kutteren vil fungere jevnt.(må sette plastrøret på rørholderen når du justerer)
6. Sett frontformen og bakformen og kutteren i opprinnelig posisjon.
7. Sett røret på 'Holder' og trykk 'Fôringssylinderstart', røret vil løpe mellom to former. Juster høyden på holderen om nødvendig. (foreslå at røret er høyere enn bakformen 2 til 3 mm)
8. Sett røret tilbake til opprinnelig posisjon.
9. Sett til autostatus, slå på sensoren hvis røret har fargekode ellers slå det av.
10. Trykk 'Auto' maskinen vil fungere automatisk.

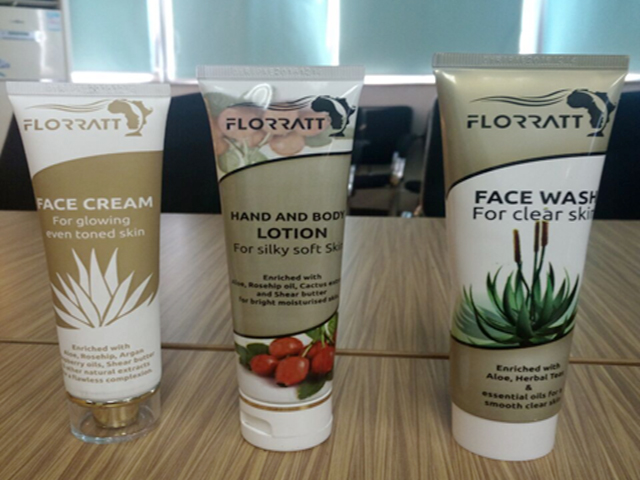

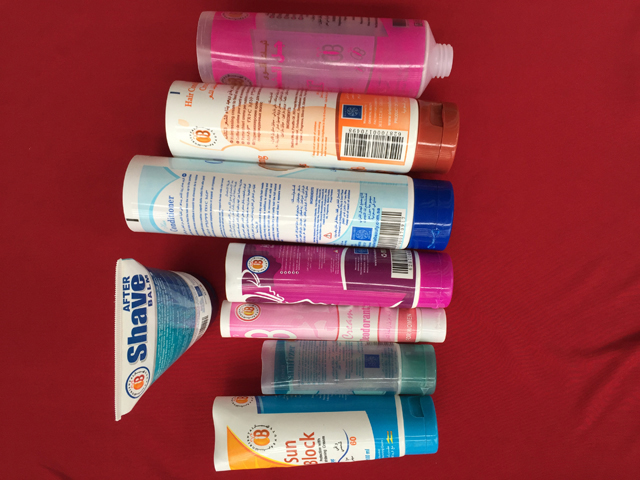

Prøver

Feil og utbedring
